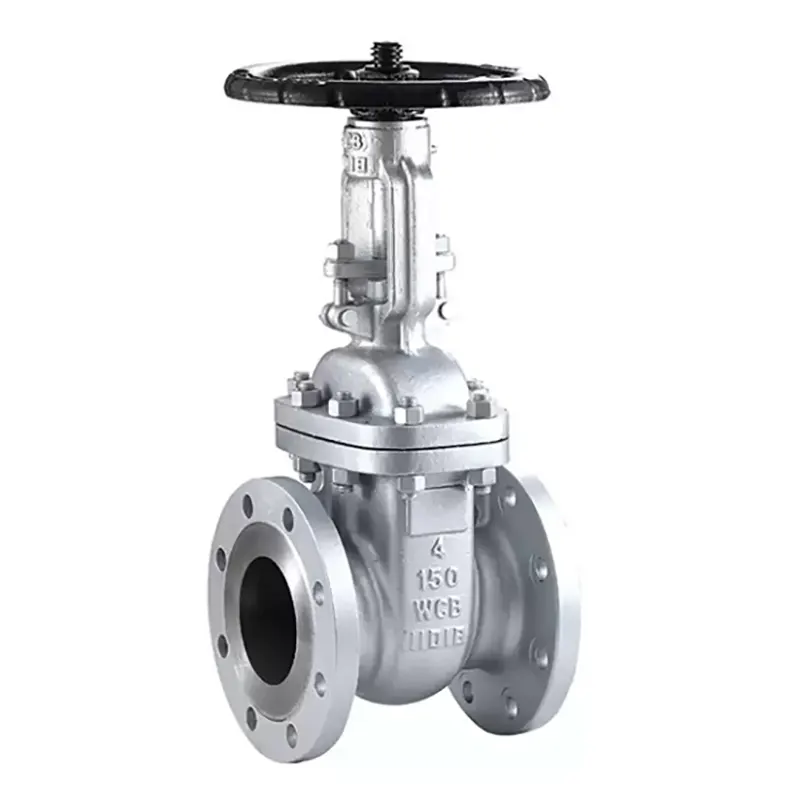

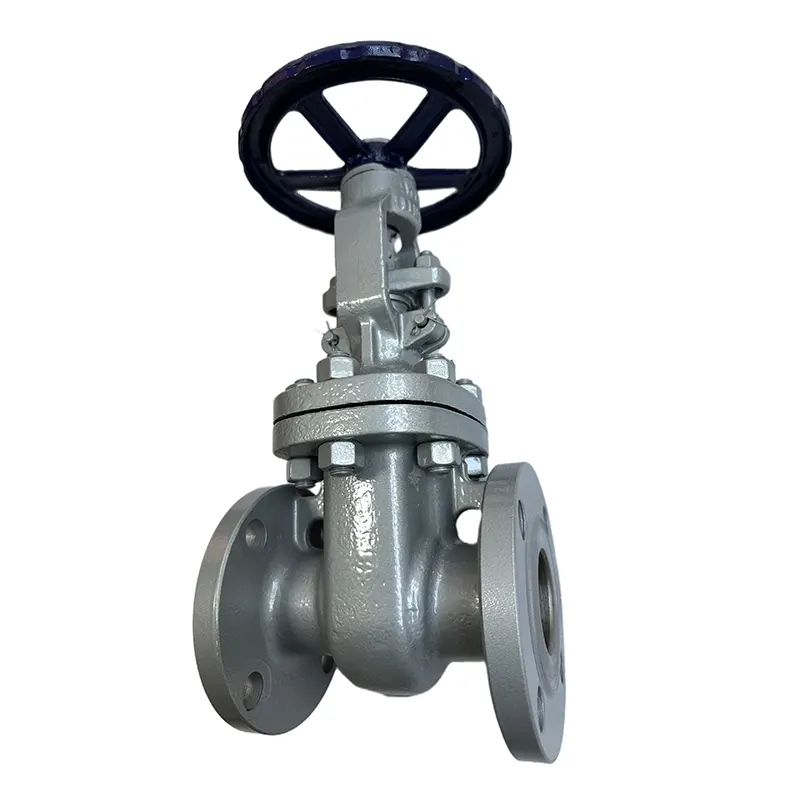

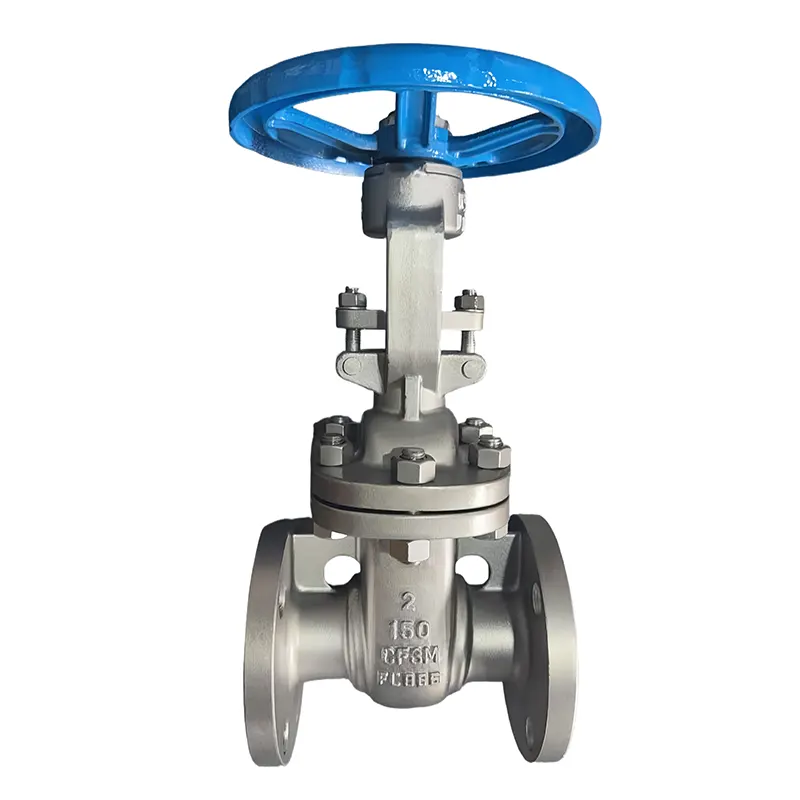

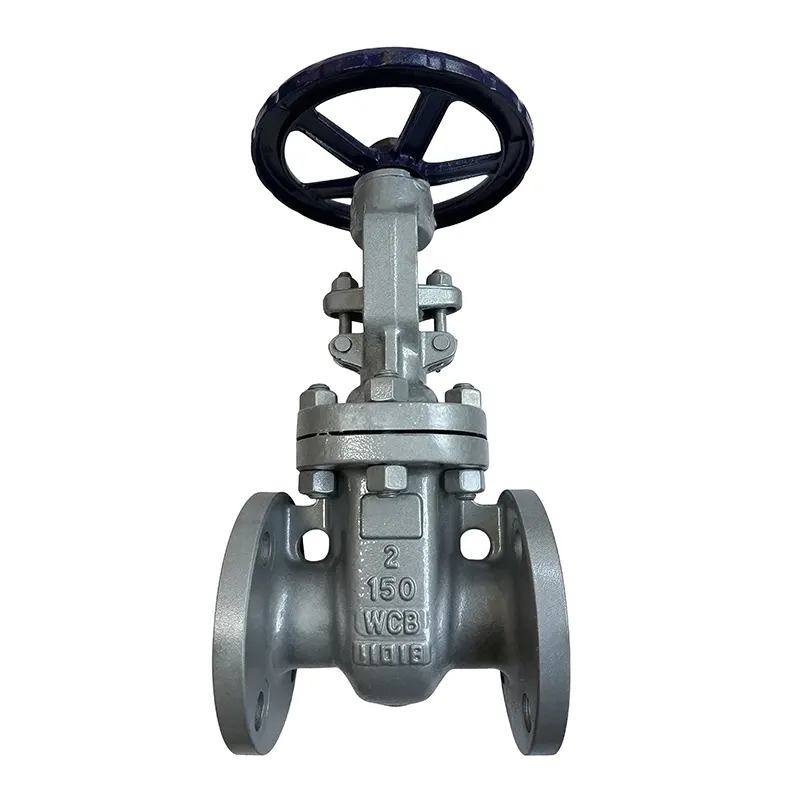

Hogedruk schuifafsluiter

Wij zijn een gecertificeerde klepfabrikant met ISO- en API-referenties, uitgerust met precisieproductielijnen en strikte volledige kwaliteitscontrole, inclusief API 598 hydrostatische tests. OEM- en ODM-aanpassingen zijn beschikbaar met flexibele MOQ voor proef- en bulkbestellingen. Onze heavy-duty hogedruk schuifafsluiters worden wereldwijd verzonden en worden zeer geprezen door technische klanten.

Aan welke soorten werkscenario's kunnen deze hogedrukschuifafsluiters worden aangepast?

Ze fungeren als isolatie-afsluitapparatuur met volledige doorlaat voor hogedrukpijpleidingen, die op grote schaal worden gebruikt in het olie- en gastransport, thermische energiecentrales, chemische raffinaderijen en hogetemperatuurstoomleidingen. Ze openen of sluiten de stroom volledig voor pijpleidingonderhoud en noodafsluiting.

Belangrijkste kenmerken

Is dit type schuifafsluiter geschikt voor smorings- of drukaanpassingswerkzaamheden?

Absoluut niet. Deze schuifafsluiters zijn puur ontworpen voor aan-uit-isolatie. Het gedeeltelijk openen van de klep zal leiden tot ernstige erosie van het hardgelegeerde wigafdichtingsoppervlak door snelstromend medium, wat resulteert in permanente lekkage. Voor drukverlaging en debietregeling zijn speciale regelkleppen nodig.

Welke grondstoffen worden gebruikt voor de productie van deze hogedrukschuifafsluiters?

Lichaam en motorkap: gegoten A216 WCB, gesmeed A105, A350 LF2-koolstofstaal voor lage temperaturen

Ventiel: A182 F304, A182 F316 of 13Cr roestvrij staal

Wigschijf: koolstofstaalsubstraat met harde stellietlaag

Zittingvlakken: harde legering Stelliet/Inconel

Afdichtingspakkingen: RTJ metalen ringpakkingen, grafiet spiraalgewonden pakkingen

Welke voordelen maken hogedrukschuifafsluiters bij gebruik van hogedrukpijpleidingen een betere keuze vergeleken met kogelkranen en vlinderkleppen?

Ten eerste zorgt hun volledige, rechte boring voor bijna nul stromingsweerstand; kogelkranen hebben opgesloten holtes en vlinderkleppen hebben interne schijfobstructies die extra drukverlies veroorzaken.

Ten tweede kan de volledig metalen wigstructuur met harde afdichting ultrahoge druk en hoge temperaturen van klasse 2500 verdragen, terwijl zacht afgedichte kogel- en vlinderkleppen zullen falen onder extreme thermische en drukbelastingen.

Ten derde elimineren dikke, zwaarwandige lichamen en optionele gelaste motorkappen lekkagerisico's, die zwevende kogel- en wafer-vlinderkleppen niet kunnen oplossen voor kritieke hogedrukpijpleidingen met brandbare media.

Ten vierde ondersteunen ze API 6D brandveilige certificering, een verplichte veiligheidsnorm waaraan de meeste vlinderkleppen niet kunnen voldoen.

Welke structurele kernontwerpen onderscheiden een standaard hogedrukschuifafsluiter?

Rechte boring met volledige doorvoer om stromingsverlies te verminderen

Massieve of gespleten wig gecoat met stellietlegering voor luchtbeldichte metaal-op-metaal afdichting

Dikwandig gegoten/gesmede koolstofstalen behuizing, vastgeschroefde of drukbestendig gelaste motorkap

RTJ metalen ringflenspakkingen voor betrouwbare hogedrukafdichting

Meerlaagse spindelafdichting op de achterbank om lekkage van extern medium te voorkomen

Volledig compatibel met API 6D, ASME B16.34, en voldoet aan API 598 hydrostatische en brandveilige tests

Meerdere aandrijfopties: handwiel, versnellingsbak, elektrische, pneumatische of hydraulische actuator
