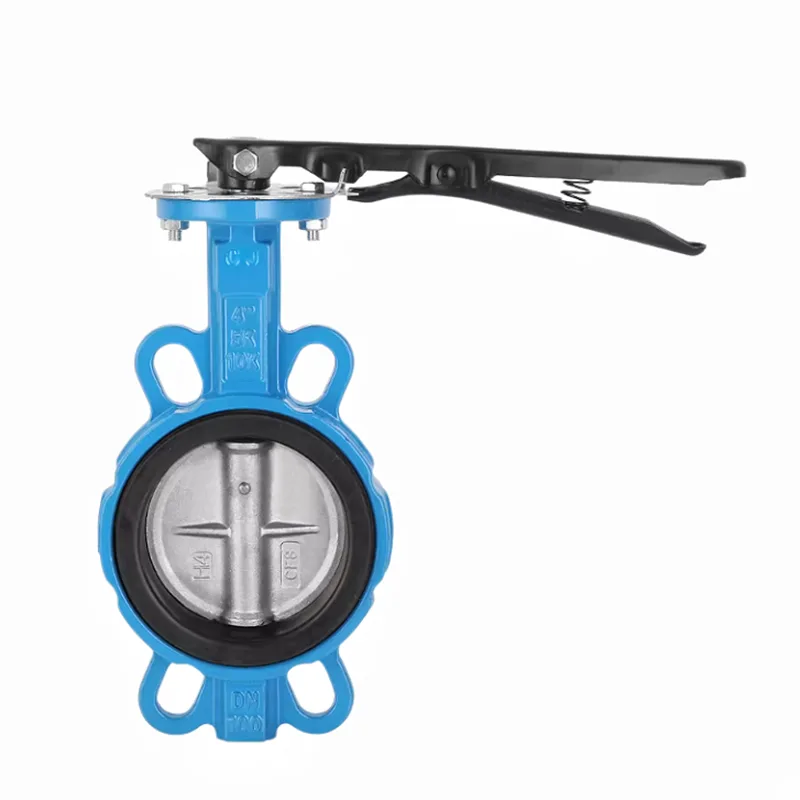

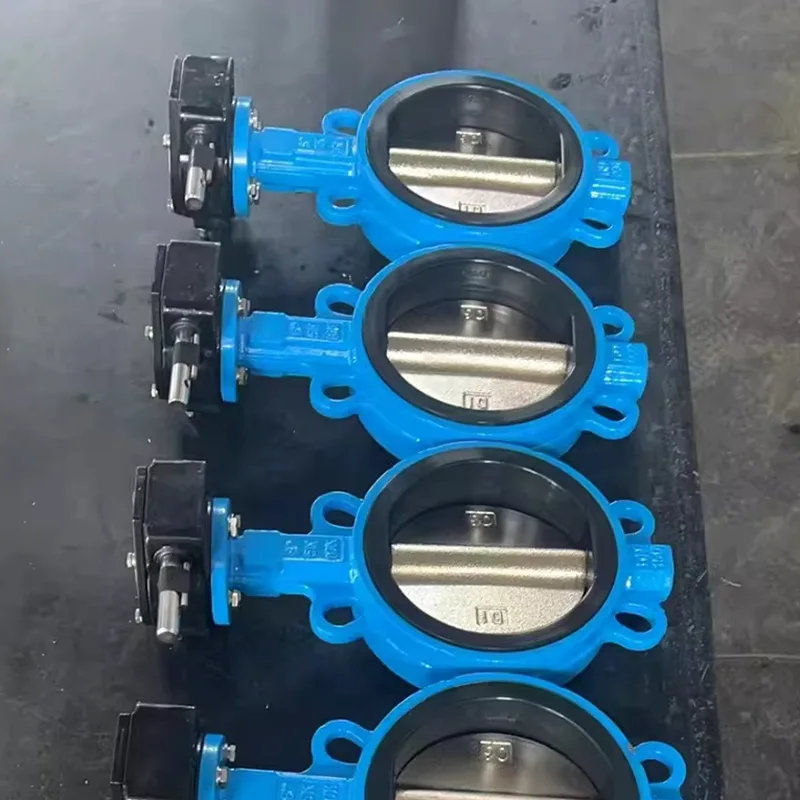

Handmatige vlinderklep

Het vinden van een handmatige vlinderklep met volledige specificaties, stabiele kwaliteit en snelle levering is een veel voorkomende uitdaging bij technische inkoop. Met jarenlange productie-ervaring biedt Huadu een totaaloplossing met betrouwbare prestaties, volledige dekking en een sterke leveringscapaciteit.

Producteigenschappen

Snelle bediening

Het ontwerp met laag koppel vermindert de bedieningskracht met ongeveer 30%

Snel openen/sluiten met eenvoudige handgreepbediening

Geen complexe tools nodig, waardoor de efficiëntie ter plaatse wordt verbeterd

De handmatige vlinderklep is geschikt voor frequent schakelende pijpleidingsystemen

Compact en lichtgewicht

De wafelstructuur bespaart 30-50% installatieruimte

Het lichtgewicht ontwerp vermindert de transport- en arbeidskosten

Eenvoudige installatie zonder complexe flensuitlijning

Ideaal voor projecten met beperkte installatieruimte

Veelzijdige toepassingen

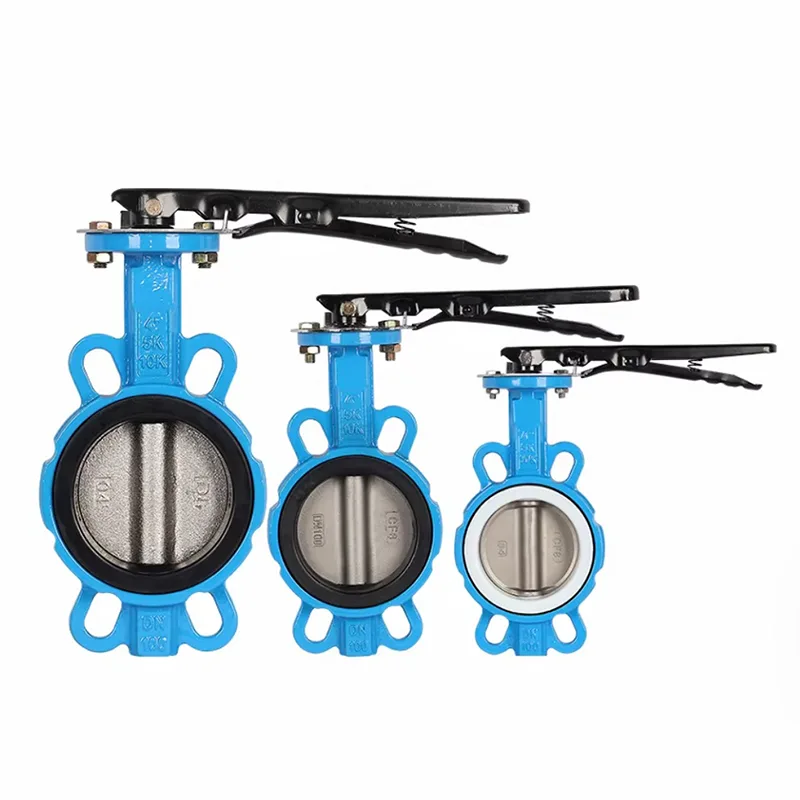

Maatbereik: DN40–DN1200 voor kleine tot grote pijpleidingen

Druk: PN10 / PN16 (aanpasbaar beschikbaar)

Temperatuurbereik: -20°C tot 120°C

Geschikt voor:

Wateraanvoer & afvoer

Rioleringsystemen

HVAC-pijpleidingen

Algemene industriële oliemedia

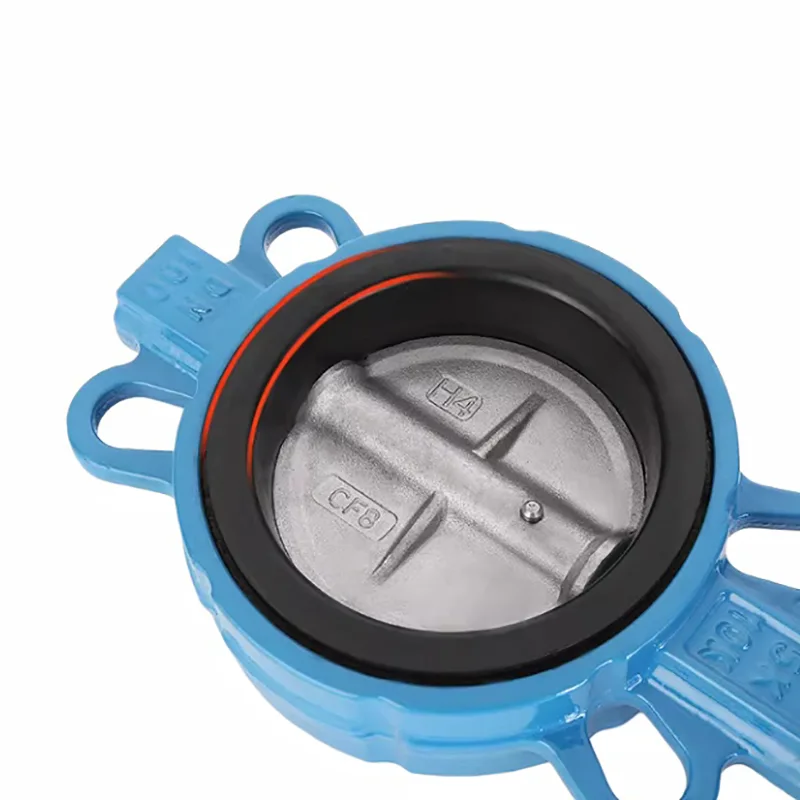

Optionele zachte afdichting (geen lekkage) of harde afdichting (hoge temperatuurbestendigheid)

Lage kosten en hoge waarde

40-50% lagere kosten dan schuifafsluiters van dezelfde maat

Directe levering in de fabriek – geen tussenhandel

Aanzienlijke besparingen bij de aanschaf van projecten met een grote diameter

Lange levensduur (5+ jaar) verlaagt de vervangingskosten

Betrouwbare kwaliteitsborging

Vervaardigd volgens JB/T8527-norm

100% sterkte- en afdichtingstests vóór levering

Volledig QC-proces van grondstoffen tot eindproducten

Stabiele prestaties met minimaal lekkage- of storingsrisico

Bewezen projectprestaties

Handmatige vlinderklep wordt veel gebruikt in gemeentelijke water- en verwarmingsprojecten

Bulkorders (meer dan 100 eenheden) worden met succes toegepast in echte projecten

Geverifieerd dat er geen lekkage of vastlopen is na installatie

Sterke klantverwijzingen en herhaalaankopen

Snelle levering en one-stop-levering

3.000+ producten op voorraad

Gangbare maten (DN50–DN200) verzonden binnen 48 uur

Op maat gemaakte grote maten worden 3 tot 5 dagen sneller geleverd dan de concurrentie

Noodorders ondersteund om projectvertragingen te voorkomen

Hoe weet ik of de handmatige vlinderklep open of gesloten is?

Handgreeppositie:

De eenvoudigste manier om de status van een handmatige vlinderklep te identificeren, is door de richting van de hendel te controleren. Wanneer de hendel evenwijdig aan de pijpleiding staat, is de klep volledig open; wanneer deze loodrecht staat, is de klep volledig gesloten.

Indicatorplaat:

Veel kleppen zijn uitgerust met een indicatorplaat gemarkeerd van 0° tot 90°. Een waarde van 0° betekent dat de klep gesloten is, terwijl 90° aangeeft dat deze volledig open is, waardoor een snelle visuele bevestiging mogelijk is.

Stampositie:

De handmatige vlinderklepsteel draait samen met de interne schijf. Wanneer de richting van de steel in lijn is met de stroming, is de klep open; wanneer deze dwars op de stroomrichting staat, is de klep gesloten.

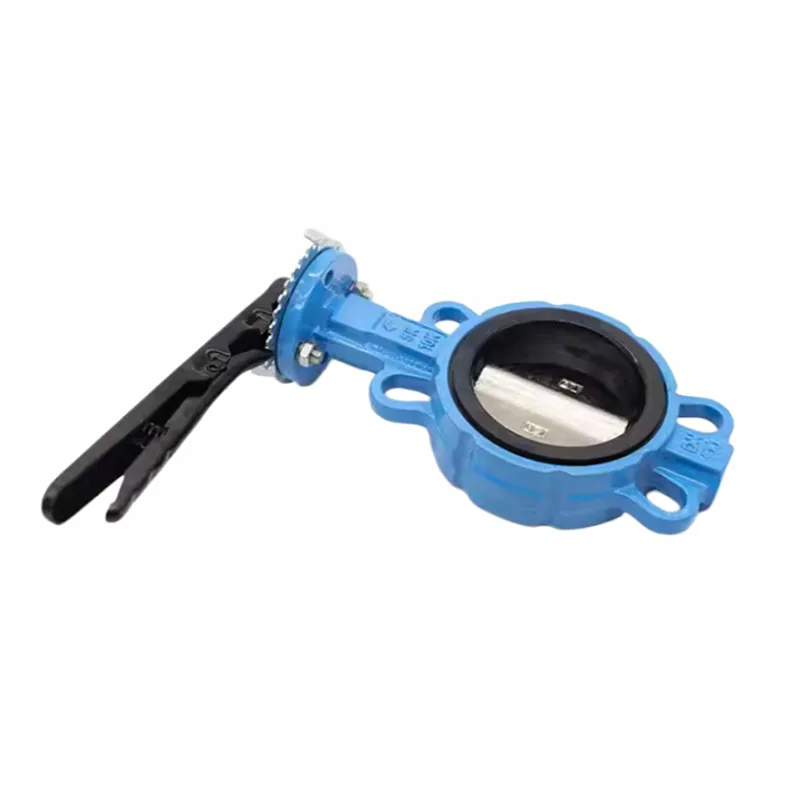

Wafeltype:

Voor wafer-type kleppen die tussen flenzen zijn geïnstalleerd, zijn de interne onderdelen niet zichtbaar, dus de positie wordt meestal beoordeeld aan de hand van de hendel of de indicatorplaat aan de bovenkant.

Type handvat:

Kleppen van het noktype hebben doorgaans duidelijkere montagestructuren en markeringen, waardoor het gemakkelijker wordt om de open of gesloten status te bepalen via de hendelpositie of het indicatordisplay.
