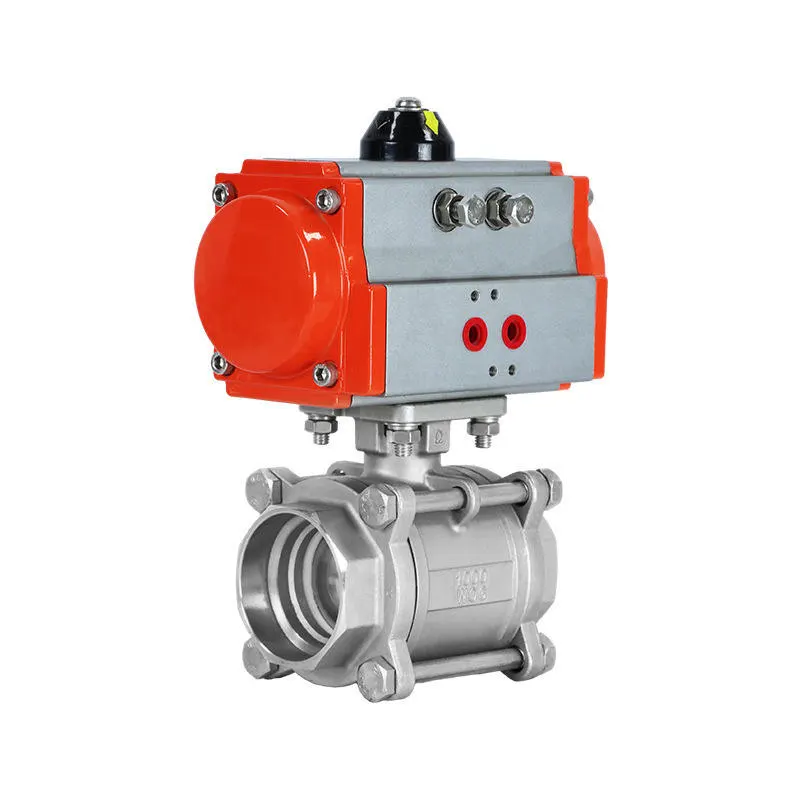

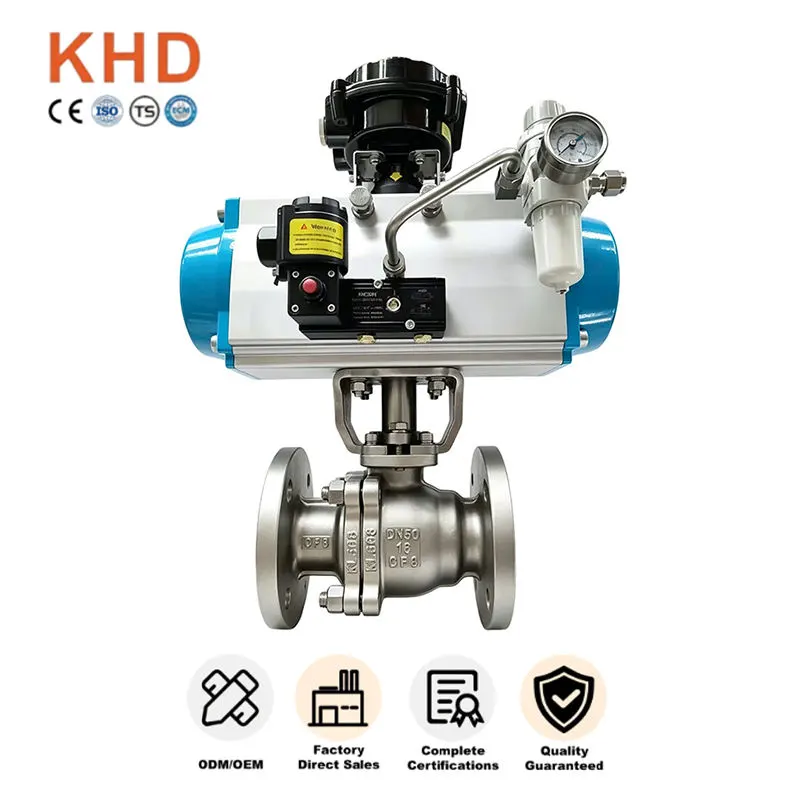

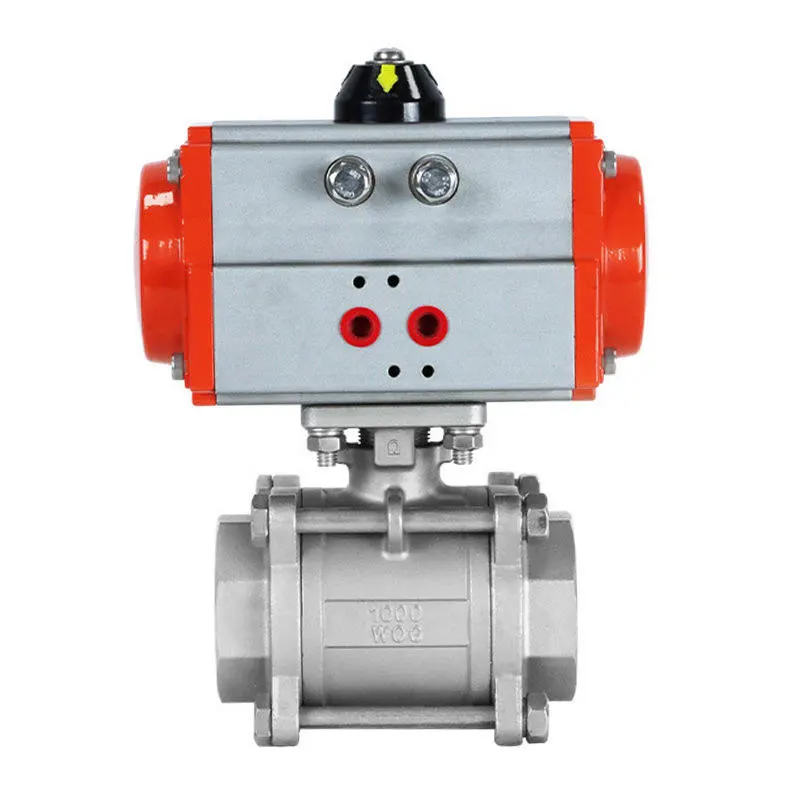

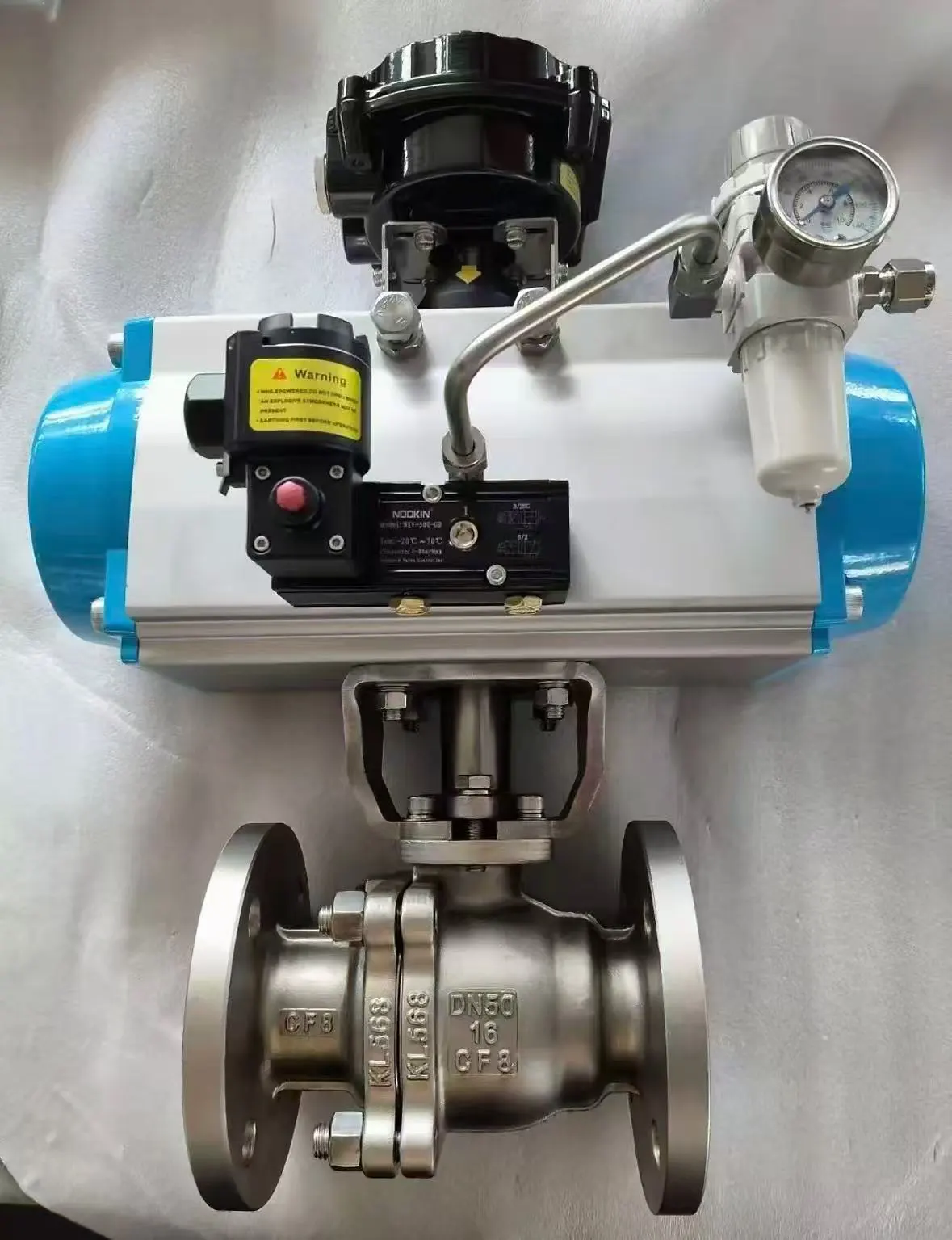

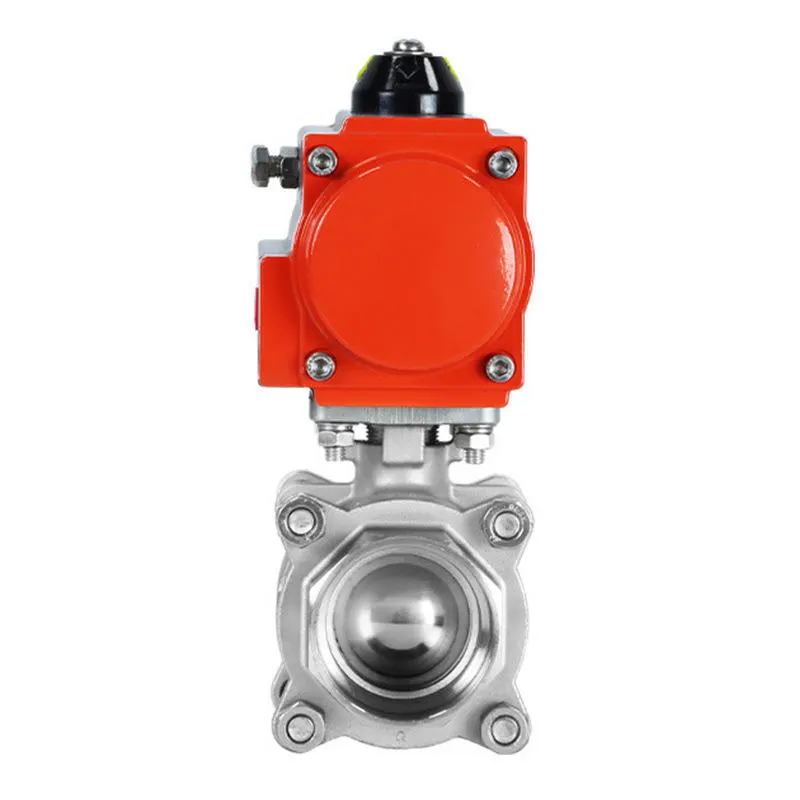

Pneumatische roestvrijstalen flenskogelkraan

De pneumatische roestvrijstalen flenskogelkraan is een geautomatiseerde industriële klep die is ontworpen voor stroomregeling en afsluiting van pijpleidingen. Het is vervaardigd door Huadu Valve Group, maakt gebruik van roestvrij staal SS304 / SS316 en is zeer geschikt voor automatische industriële werkomstandigheden.

Het wordt veel gebruikt in chemische hulppijpleidingen, waterzuiveringsinstallaties, oliegasverwerkingslijnen en geautomatiseerde productiesystemen waar automatische controle, corrosieweerstand en operationele veiligheid van cruciaal belang zijn.

De pneumatische roestvrijstalen flenskogelkraan zorgt voor een stabiele werking en een lange levensduur in veeleisende industriële omgevingen.

Belangrijkste kenmerken

Grondstof- en structurele voordelen

Hoogwaardig roestvrijstalen kleplichaam

De pneumatische roestvrijstalen kogelkraan met flens is gemaakt van echt roestvrij staal SS304 en SS316 en zorgt voor:

-Superieure roest-, oxidatie- en corrosieweerstand voor vochtige, zoute en licht corrosieve media

-Vermijd roestophoping, kalkvorming en gemiddelde vervuiling bij langdurig gebruik

- Standaard giet- en smeedtechnologie elimineert interne zandgaten en luchtspleetdefecten

-Solide drukbestendige structuur, anti-vervorming bij continu hardlopen en veelvuldig fietsen

- Lager risico op onverwachte storingen en lagere vervangingskosten voor de eindgebruiker

Strenge materiaalinspectie

Elke partij grondstoffen wordt getest om te garanderen dat:

- Nauwkeurige chemische samenstelling voor SS304 / SS316-kwaliteiten

-Geen gerecyclede of ondermaatse materialen

-Stabiele mechanische prestaties voor zware veldomstandigheden

Voordelen van pneumatische actuatoraandrijving

De pneumatische roestvrijstalen flenskogelkraan is uitgerust met een hoogwaardige pneumatische actuator, wat de volgende kernvoordelen oplevert:

-Luchtgedreven aan-uit-actie van 90 graden, geen handmatige bediening vereist

-Ondersteuning van magneetventiel, eindschakelaar en PLC-aansluiting voor automatische bediening op afstand

- Geschikt voor grote hoogte, afgesloten werkplaatsen en chemische locaties met een hoog risico om handmatige veiligheidsrisico's te voorkomen

- Gevoelige en stabiele schakelprestaties, aangepast aan frequente aan-uitcycli van geautomatiseerde productielijnen

Voordelen van standaardflensverbindingen

Standaard industriële flensaansluiting biedt:

-Robuuste bevestiging, uitstekende dichtheid en sterk drukdraagvermogen voor zware pijpleidingen

-Eenvoudige uitlijning en montage met standaard pijpflenzen tijdens installatie ter plaatse

-Gemakkelijke demontage, inspectie en onderhoud bij latere revisie van pijpleidingen

Het binnenontwerp met volledige boring minimaliseert de stromingsweerstand, vermindert het drukverlies en garandeert een soepele mediumtransmissie

- Volledig compatibel met de reguliere internationale industriële leidingnormen

Geoptimaliseerde professionele afdichtingsstructuur

Geoptimaliseerde afdichtingsdetails van deze pneumatische flenskogelkraan zorgen voor:

- Hoogwaardige PTFE-zitting met zelfsmerende eigenschappen en lage wrijving, soepel schakelen zonder krassen op de kogelkern

-Verbeterd afdichtingseffect onder nominale druk, waardoor kleine slijtage door langdurig gebruik wordt gecompenseerd

-Anti-uitbarsting steelontwerp samen met meerlaagse pakking, waardoor het uitwerpen van de steel en kleine externe lekkage worden voorkomen

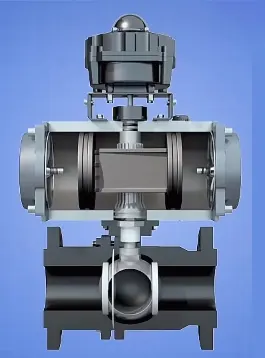

-Gepolijste zwevende kogelkern zorgt voor een nauwkeurige montage met zittingen voor een betrouwbare, tweerichtingsdichte afsluiting voor vloeistof en gas

Optionele actuatorveiligheidsmodi

Meerdere actuatoropties voldoen aan verschillende veiligheidseisen op locatie:

- Dubbelwerkende pneumatische actuator: snelle en evenwichtige openingssluiting voor algemene automatische bediening

- Pneumatische actuator met veerretour: automatische reset naar volledig open/volledig gesloten positie bij falen van de luchttoevoer, waardoor overstroming van medium en schade aan apparatuur voor chemicaliën- en oliegasleidingen wordt voorkomen

- Hard geanodiseerde aluminium actuatorbehuizing, lichtgewicht, slijtvast voor stoffige en vochtige werkplaatsomgeving

- ISO 5211 standaard montagepad voor eenvoudige aanpassing aan magneetkleppen, eindschakelaars en klepstandstellers

Technische specificaties

Standaardparameters

Maat: DN15-DN200 (reguliere voorraad)

Drukklasse: PN16 / PN25 / PN40/PN64/PN100

Materiaal: SS304, SS316 roestvrij staal

Type: Pneumatische roestvrijstalen flenskogelkraan

Temperatuurbereik: -20°C ~ 180°C (afhankelijk van het materiaal van de zitting)

Productieproces

De pneumatische roestvrijstalen flenskogelkraan wordt geproduceerd door:

- Standaard gieten en smeden van roestvrij staal

- Warmtebehandeling voor stabiele materiaaleigenschappen

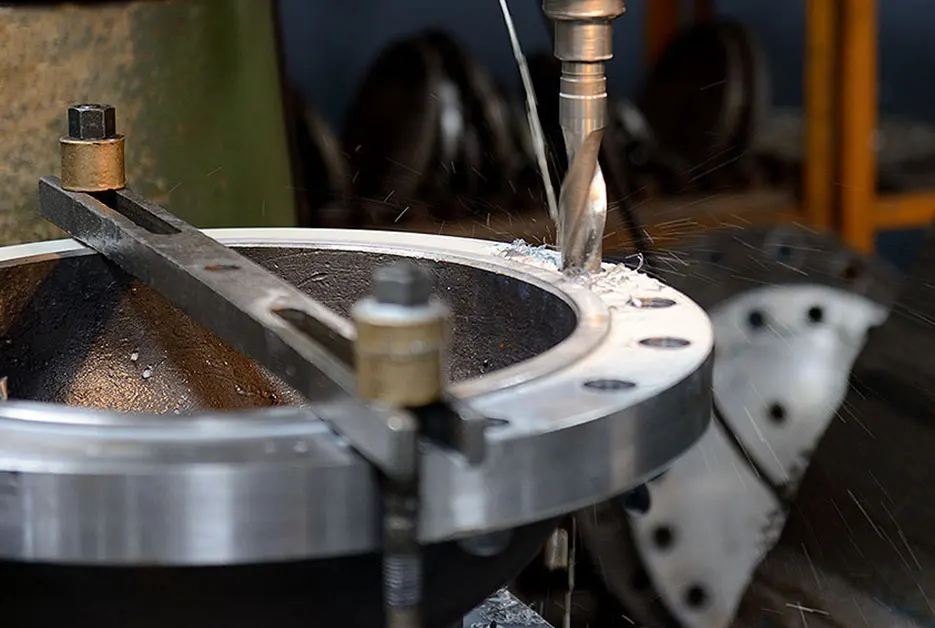

- CNC-precisiebewerking voor afdichtingsoppervlakken en flensuiteinden

- Complete montage met anti-uitblaassteel en bijpassende pneumatische actuator

Prestatiekenmerken

- Uitstekende antiroest- en anticorrosieprestaties

- Ontwerp met volledige boring voor lage stromingsweerstand

- Bidirectionele, strakke afsluiting voor vloeibare en gasvormige media

- Meerdere actuatorveiligheidsopties voor fail-safe bescherming

- Weersta drukschokken en waterslageffecten veroorzaakt door plotselinge stroomverandering

- Ontworpen voor automatische pijpleidingafsluiting en stroomcontroleservice

Toepassingsgebieden

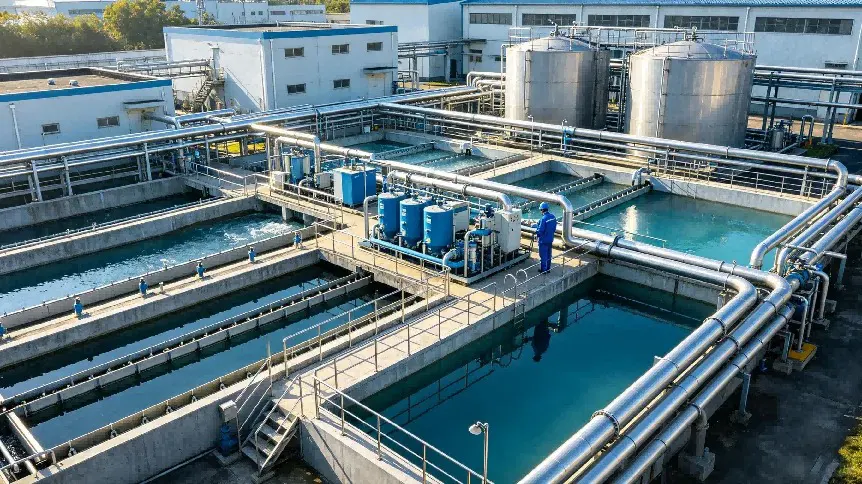

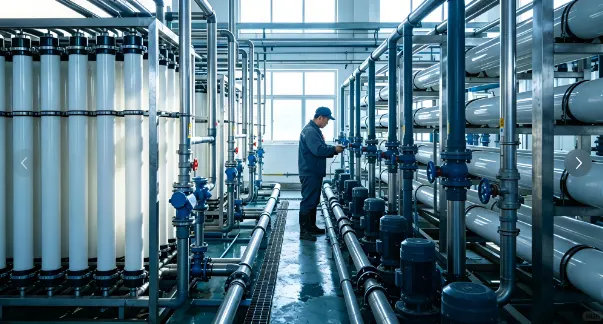

Waterbehandelingsindustrie

De pneumatische roestvrijstalen flenskogelkraan wordt veel gebruikt in:

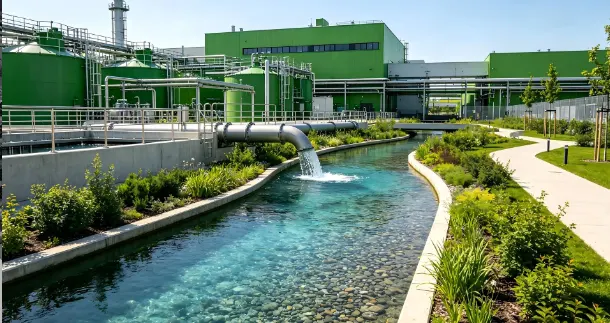

- Geautomatiseerde gemeentelijke waterzuiveringsinstallaties

- Circulerende waterleidingen met automatische controle

- Hulpsystemen voor afvalwaterverwerking

- Watervoorziening automatische klepgroepen

Chemische en oliegasindustrie

- Chemische automatische procespijpleidingen

- Licht corrosieve vloeistofcontrolelussen

- Automatische leidingen voor oliegasverwerking

- Zones met hoog risico die lastig zijn voor handmatige bediening

Algemeen industrieel gebruik

- Geautomatiseerde pijpleidingcontrole van de productielijn

- Gesloten werkplaats en leidingsystemen op grote hoogte

- Nieuwe geautomatiseerde aanleg van pijpleidingen en renovatie van oude locatieapparatuur

Ondersteuning bij kwaliteit en projectinkoop

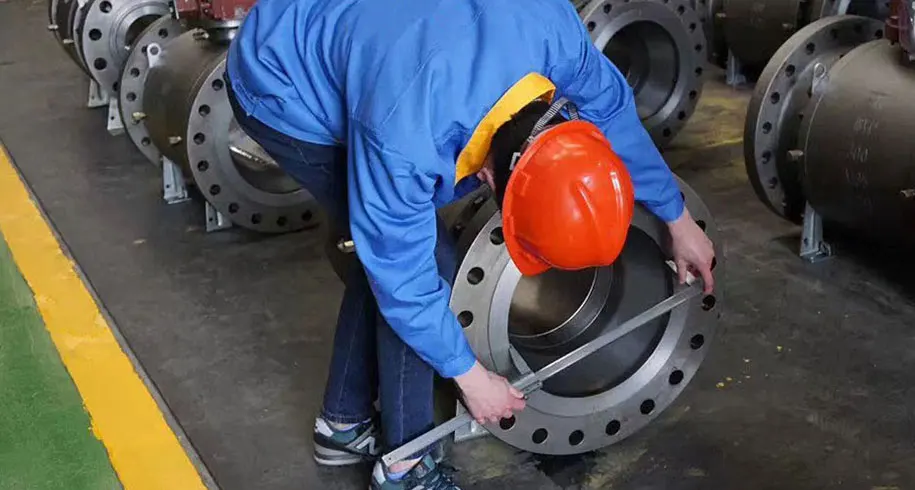

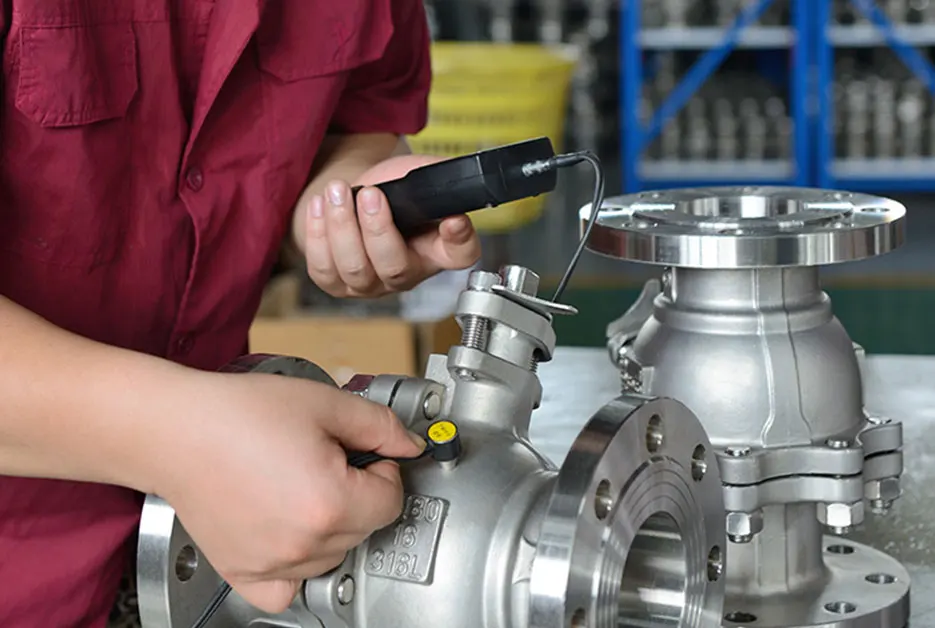

Als professionele fabrikant van industriële afsluiters met CE-, ISO- en API-certificeringen, ondergaat elke pneumatische roestvrijstalen flenskogelkraan strenge fabriekstests, waaronder drukweerstandstests, luchtdichtheidstests en uiterlijkinspecties. Ons complete kwaliteitscontrolesysteem omvat het screenen van grondstoffen, precisiebewerking, professionele assemblage en testen van eindproducten. Materiaaltestrapporten en inspectiedocumenten kunnen worden verstrekt voor projectbeoordeling in het buitenland, biedingen en acceptatie van de locatie.

Wij ondersteunen praktische OEM- en ODM-aanpassingsdiensten op basis van de werktemperatuur ter plaatse, mediumkenmerken en leidingnormen. Aanpasbare items zijn onder meer klepmateriaal, drukklasse, afdichtingsmateriaal en actuatorconfiguratie. Flexibele MOQ ondersteunt kleine batchmonsterbestellingen en grootschalige technische bulkaankopen. Onze pneumatische roestvrijstalen flenskogelkranen worden geëxporteerd naar de wereldmarkt en winnen consistente erkenning en langdurige samenwerking van klanten over de hele wereld.
