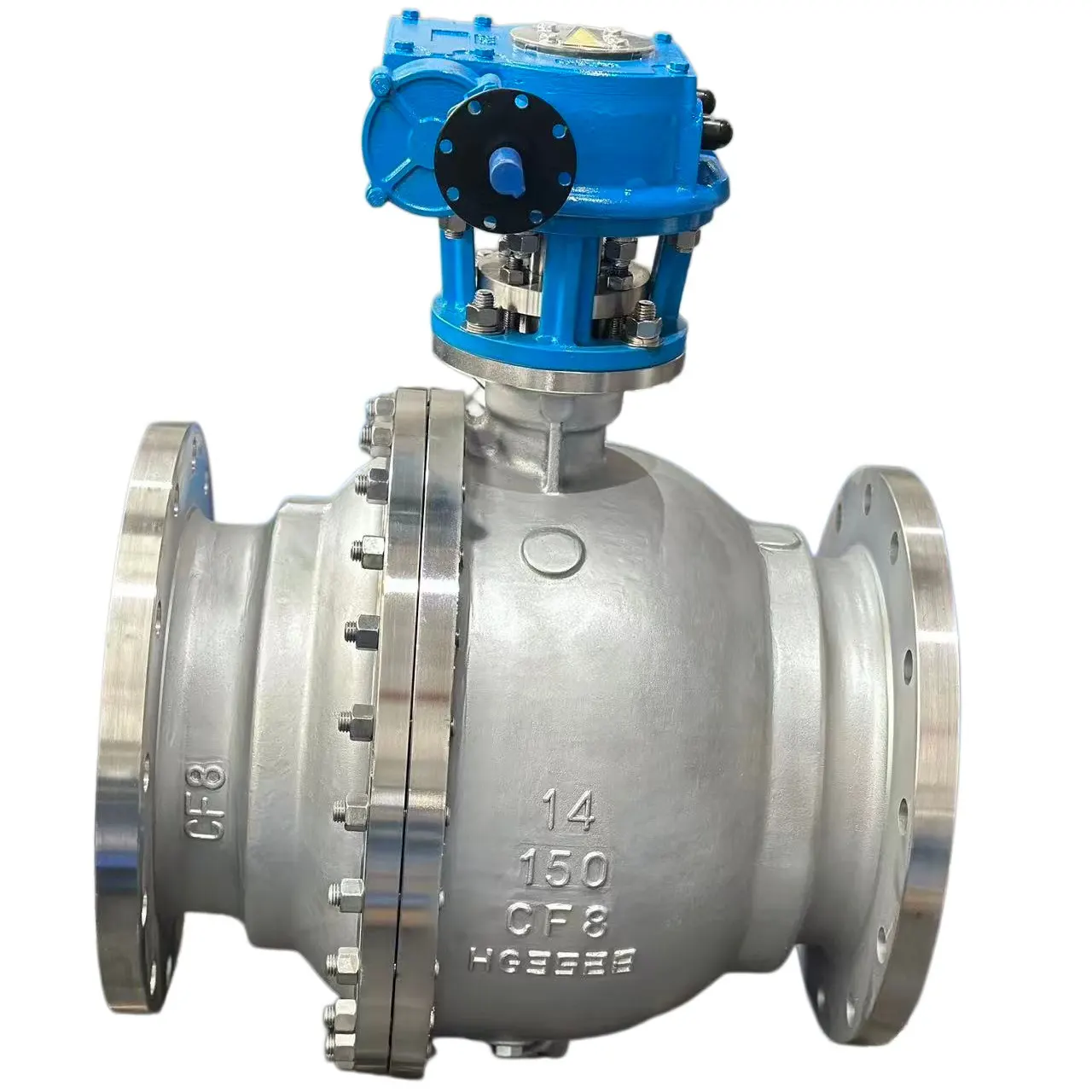

Roestvrijstalen vaste kogelkraan Gesmede kogelkraan met flens

Producteigenschappen

- Op de tap gemonteerde vaste kogelstructuur, geschikt voor werkomstandigheden met grote boring en hoge druk.

- Gesmeed kleplichaam met dicht materiaal, hoge mechanische sterkte en goede anti-corrosieprestaties.

- Volledig poortontwerp, kleine stromingsweerstand, grote stroomcapaciteit, handig voor het reinigen van pijpleidingen.

- Veerbelaste zwevende stoel zorgt voor een strakke afsluiting in twee richtingen, met een laag lekkagepercentage.

- Anti-uitblaasbaar steelontwerp, ingebouwde antistatische en brandveilige structuur die voldoet aan API 607.

- Zelfontlastende zitting voor abnormale overdruk in de holte om de bedrijfsveiligheid te verbeteren.

- Laag bedrijfskoppel, ondersteunt frequente openings- en sluitcycli voor een stabiele werking op lange termijn.

Belangrijkste kenmerken

Productstructuur

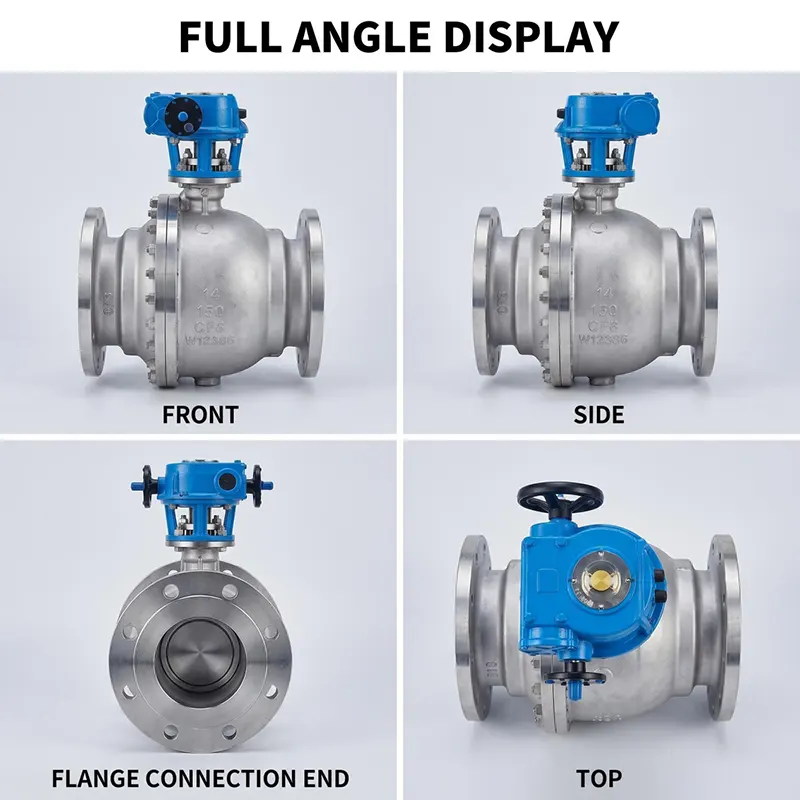

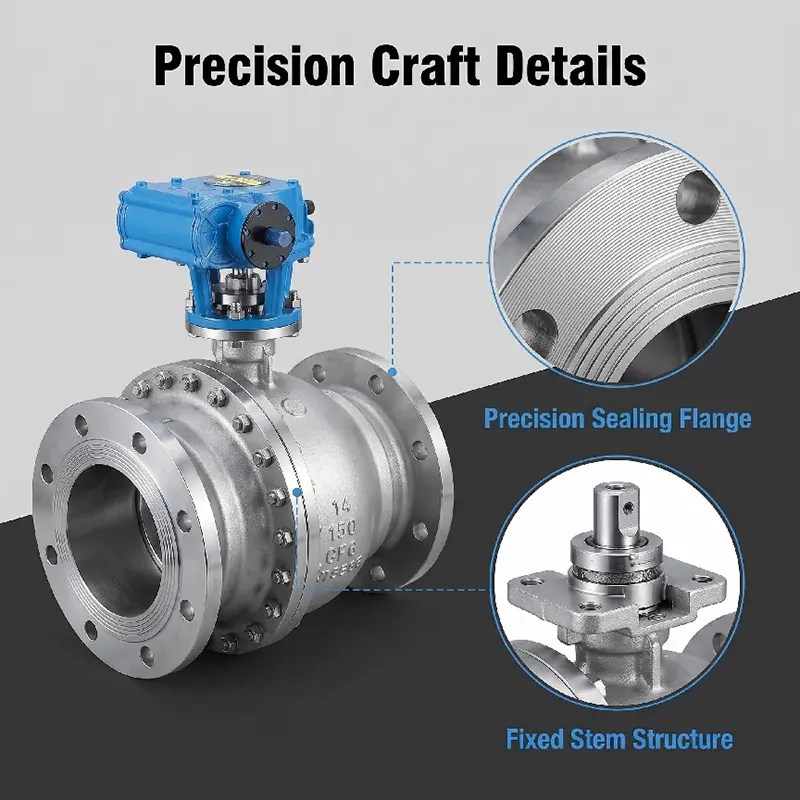

Dit is een roestvrijstalen vaste kogelkraan, gesmede kogelkraan met flens. De bal wordt ondersteund door bovenste en onderste tapschachten in plaats van te zweven door de kracht van de zitting. De belangrijkste componenten zijn onder meer een gesmeed kleplichaam, motorkap, vaste kogel, bovenste en onderste tapassen, veervoorgespannen zwevende zittingen, anti-uitblaassteel, flensverbindingsuiteinden en ISO 5211 montageplaat aan de bovenkant voor actuatoren. Op verzoek kan een dubbele block & bleed-functie worden geleverd. Flensvlakopties: RF, RTJ.

- Klephuis / motorkap: gesmeed roestvrij staal A182 F304 / A182 F316L

- Kogel: gesmeed roestvrij staal, hard verchroomd of stelliet met harde voorkant

- Stuurpen: A182 F316 roestvrij staal

- Zittingafdichting: PTFE / RPTFE voor zachte afdichting; Stelliet 6 harde legering voor harde afdichting van metaal

- Pakking en O-ring: FKM, PTFE, aangepast voor verschillende temperatuurmedia

- Bouten: B8 / B8M roestvrijstalen bouten

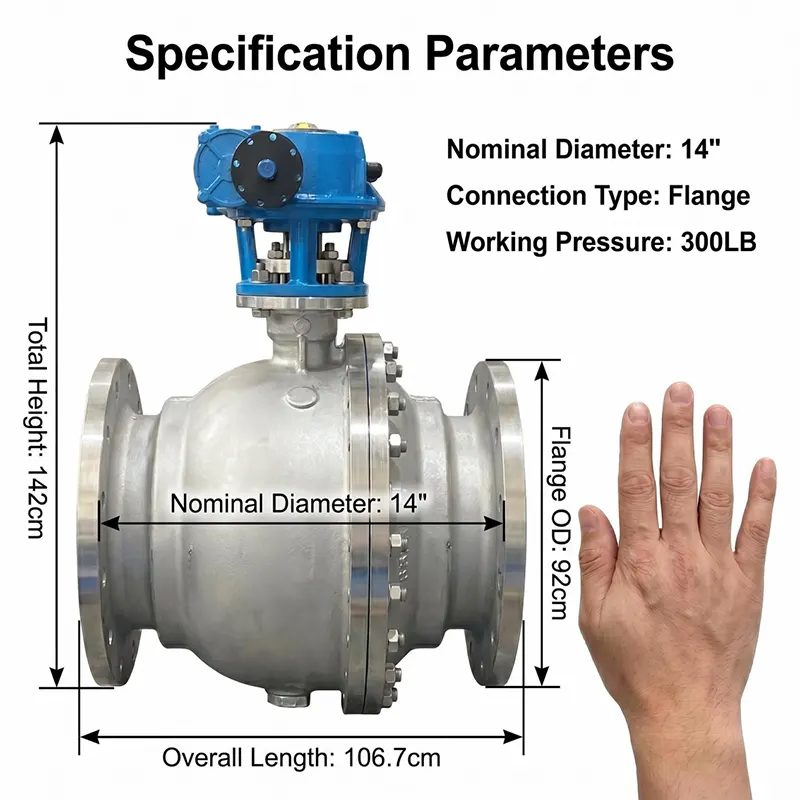

Druk- en temperatuurbereik

-Drukklasse: PN16-PN100, Klasse 150-Klasse 2500

-Werktemperatuur:

• Versie met zachte afdichting: -29℃ ~ +200℃

•Metaalversie met harde afdichting: -29℃ ~ +425℃

-Teststandaard: API 598, shell-test 1,5 keer de nominale druk; stoeltest 1,1 keer de nominale druk

-Maatbereik: DN50-DN600 (NPS2"-NPS24")

Soorten bewerkingen

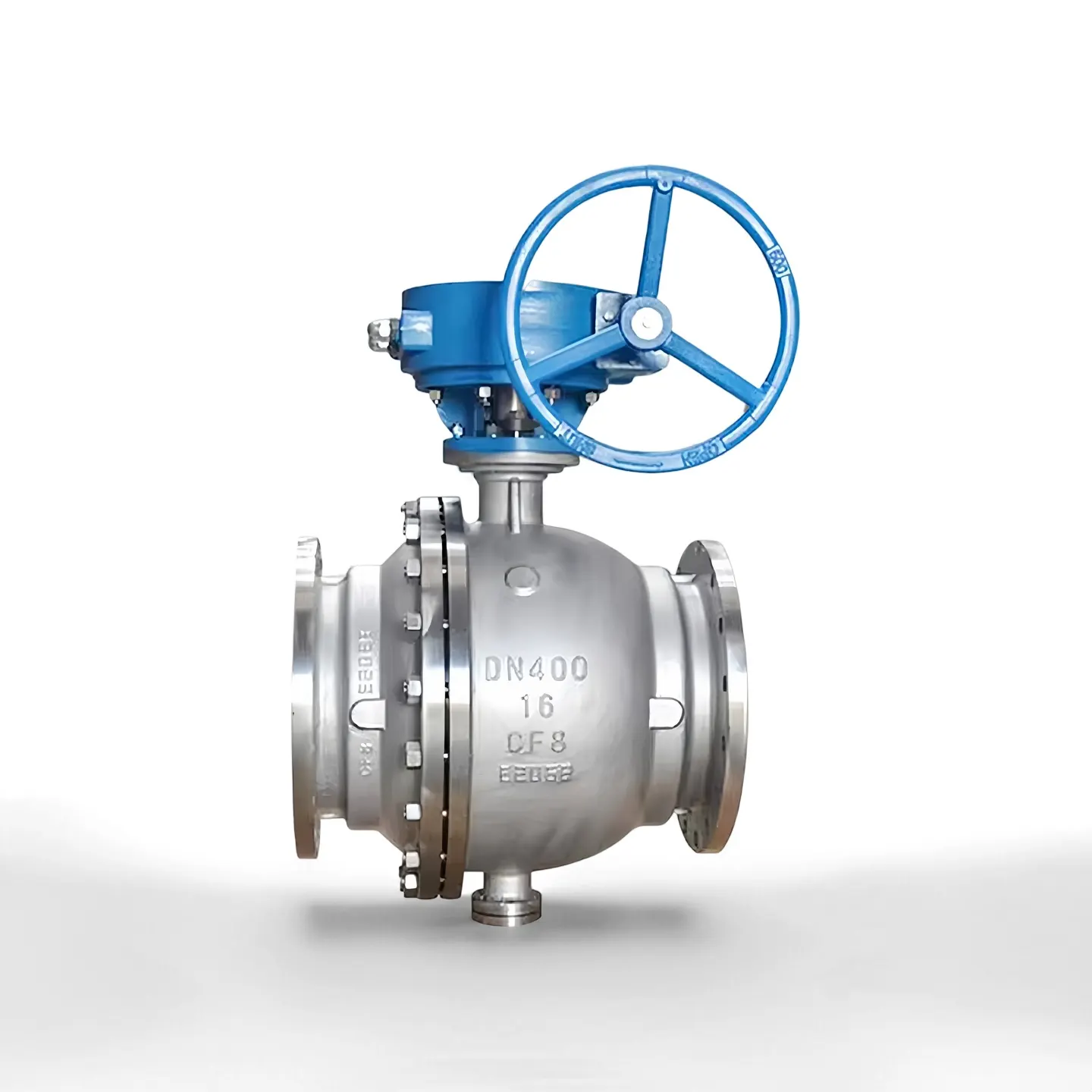

-Handmatig: Wormwielaandrijving voor groot koppelvereiste

-Pneumatisch: enkelwerkende / dubbelwerkende pneumatische actuator, met eindschakelaar en magneetventiel

-Elektrisch: Aan-uit-type of modulerende elektrische actuator voor automatische bediening op afstand

-Hydraulische / elektrohydraulische bediening op speciaal verzoek leverbaar

Alle actuatoren passen op het ISO 5211-montageplatform.

Toepassingen

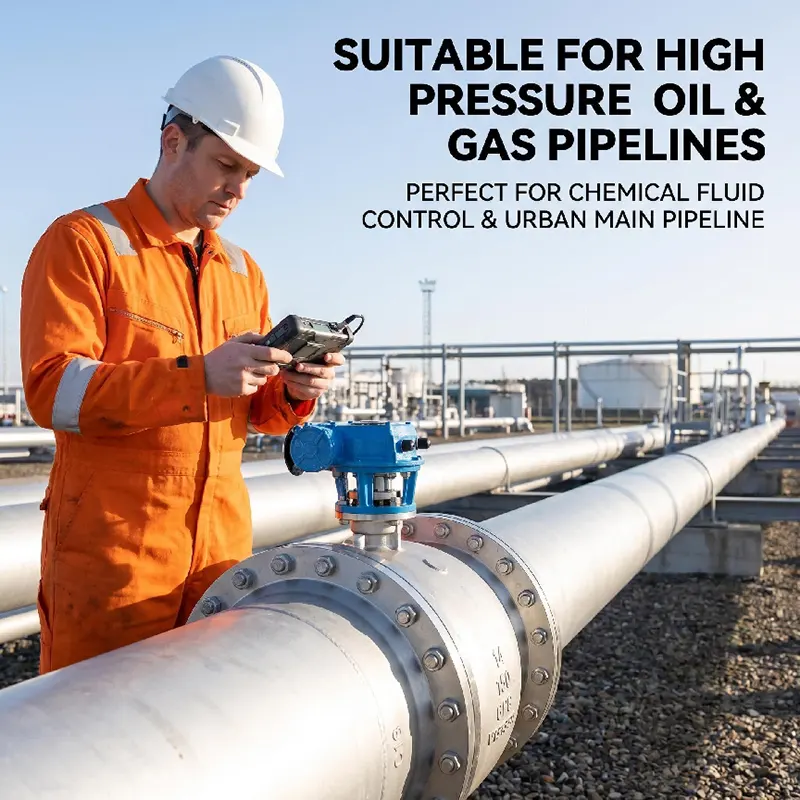

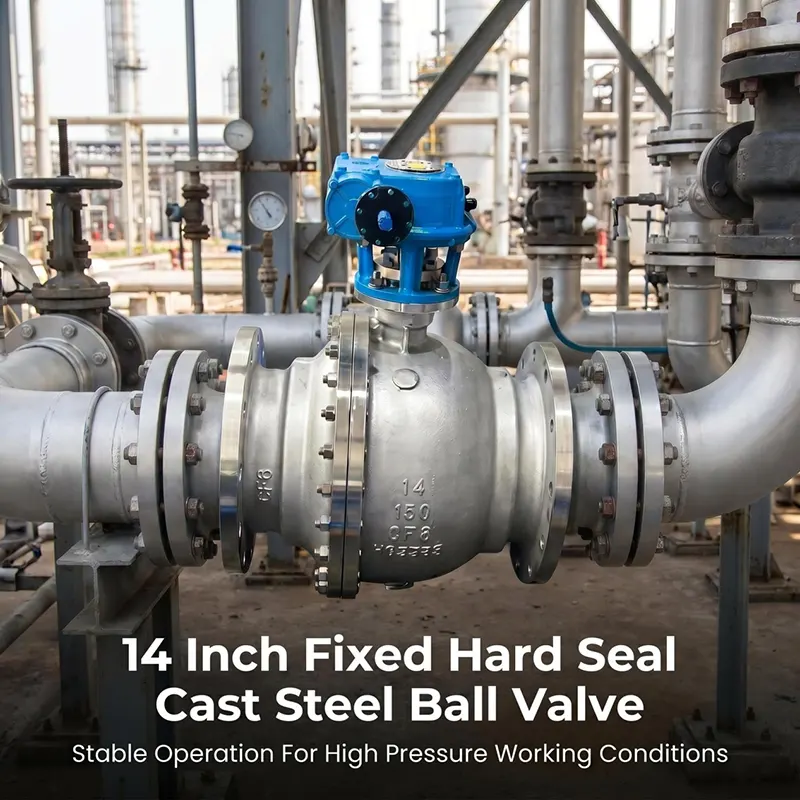

Op grote schaal toegepast voor aan-uit- en isolatieservice voor vloeistoffen, gas en corrosieve media. Hoofdzakelijk gebruikt in olie- en gaspijpleidingen over lange afstanden, petrochemische fabrieken, chemische verwerking, energieopwekking, waterbehandeling, LNG en andere zware industriële projecten.

Waarom kiezen voor onze roestvrijstalen vaste kogelkraan, gesmede flenskogelkraan？

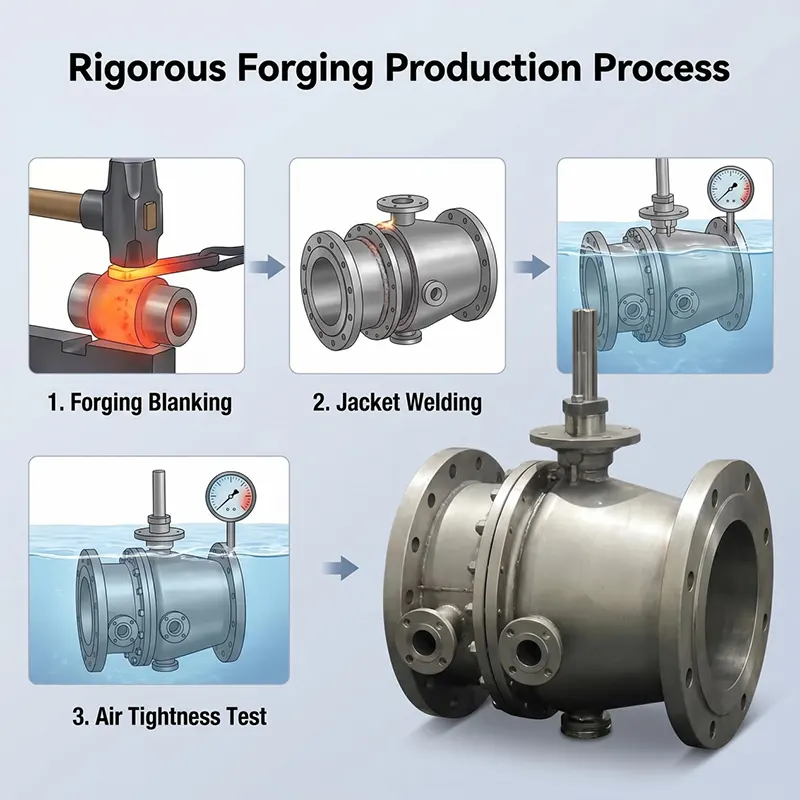

1. Gebruik een volledig smeedproces, intern materiaal compact zonder porositeitsdefecten te gieten, pas een zware hogedrukpijpleiding aan.

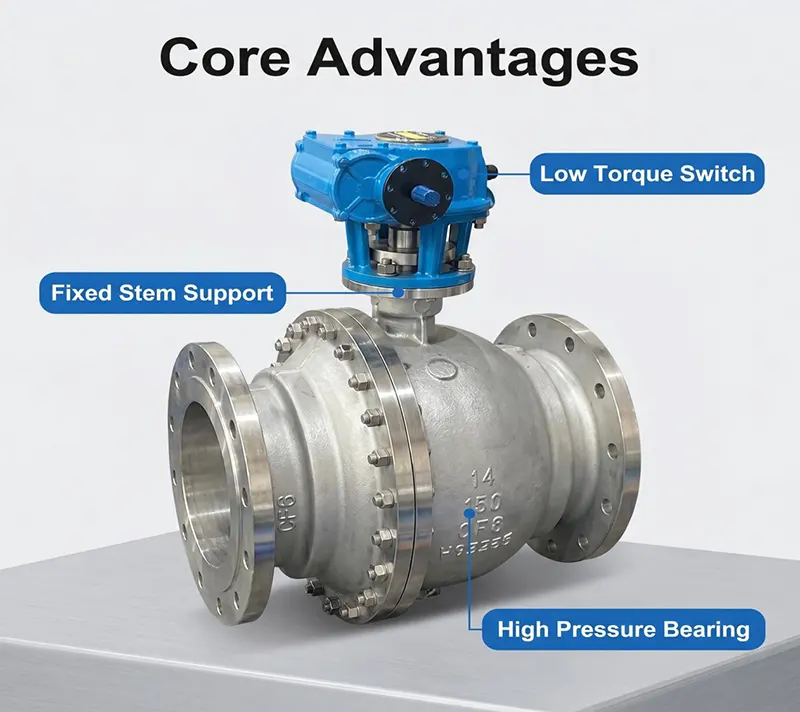

2. Het tapvaste kogelontwerp vermindert het bedrijfskoppel aanzienlijk voor grote hogedrukomstandigheden.

3. Strikte materiaalinkomende inspectie, elke klep doorstaat vóór levering de volledige hydrostatische en gaslekkagetest.

4. Ondersteun twee versies met zachte afdichting en metalen harde afdichting om aan verschillende temperatuur- en mediumvereisten te voldoen.

5. Wij bieden volledige technische ondersteuning, tekeningbeoordeling en after-sales begeleiding voor uw project.

Aankoopgids

Geef onderstaande informatie op wanneer u een aanvraag verzendt:

1. Nominale maat en drukklasse

2. Werkmedium, werkelijke werktemperatuur

3. Type afdichting: zachte afdichting of harde metalen afdichting

4. Type werking (wormwiel / pneumatisch / elektrisch etc.)

5. Flensstandaard en flensvlaktype (RF / RTJ)

6. Speciale vereisten: brandveilig, DBB-functie, anticorrosiebehandeling enz.

Onze ingenieur zal een goed voorstel doen op basis van uw arbeidsomstandigheden.

Verpakking en verzending

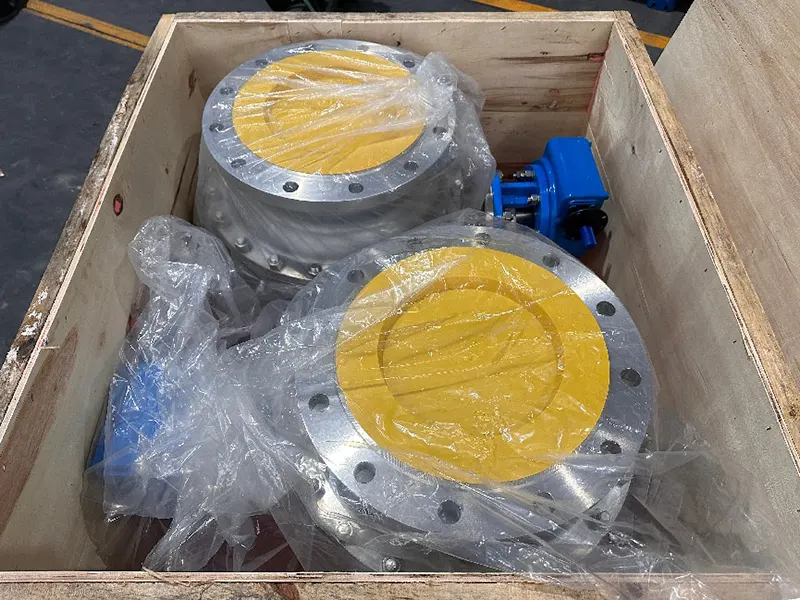

Elke klep wordt vóór het verpakken gereinigd en beschermd. Kleppoorten zijn afgedicht met plastic doppen om de interne holte schoon te houden. Kleppen worden verpakt in massieve multiplex kratten geschikt voor zeevracht. Wij ondersteunen EXW, FOB, CIF, DAP en andere handelsvoorwaarden. Goederen kunnen worden afgeleverd in een aangewezen zeehaven of magazijn.

OEM & ODM

Wij accepteren OEM- en ODM-bestellingen. We kunnen lichaamsmateriaal, afdichtingsmateriaal, flensstandaard, speciale verlengsteel, speciale verf en logo-markering aanpassen aan de tekening van de klant of aan de technische vereisten. Flexibele MOQ voor projectbestellingen.

Inspectie en testen

Elke klep ondergaat vóór verzending een volledige inspectie volgens de API 598-norm.

- Inspectie van binnenkomende grondstoffen: controle van de chemische samenstelling van het materiaal en controle van de mechanische eigenschappen, verstrekte traceerbaarheidsgegevens van het materiaal.

- Hydrostatische test van Shell: 1,5 keer de nominale druk voor kleplichaam en motorkap.

- Zittinglekkagetest: 1,1 keer de nominale druk, water- of stikstofmedium.

- Visuele inspectie, controle van afmetingen, inspectie van verf en oppervlakteafwerking.

- Getuigentest door een extern instituut zoals SGS, BV is aanvaardbaar op verzoek van de klant.

- Volledige set documenten inclusief MTC-materiaaltestcertificaat, hydrotestrapport en conformiteitscertificaat kan worden geleverd.

Installatie- en onderhoudsgids

- Reinig de pijpleiding vóór installatie grondig om lasslakken, zand en vuil te verwijderen en schade aan het afdichtingsvlak te voorkomen.

- Monteer de afsluiter in de juiste stroomrichting, draai de flensbouten kruislings en gelijkmatig aan.

- Laat de klep niet in de halfopen stand staan ​​tijdens langdurige opslag of werkstatus.

- Voor normaal gebruik moet u periodiek de volledige openings- en sluitcyclus uitvoeren om te voorkomen dat de afdichting blijft plakken.

- Controleer de flensverbinding en de spindelpakking op externe lekkage tijdens routinematige inspecties ter plaatse.

- Vervang versleten afdichtingsonderdelen tijdens geplande stilstand; gebruik passend afdichtingsmateriaal voor uw werkmedium.

- Indien uitgerust met een actuator, controleer regelmatig het koppel van de actuator en de status van de eindschakelaar.

After-sales service

-Garantieperiode: 12 maanden garantie vanaf de datum van verzending, tegen fabricagefouten.

-Wij bieden technische ondersteuning, waaronder tekeningbeoordeling, parameterbevestiging en bedieningsbegeleiding.

-Ons engineeringteam beantwoordt technische vragen binnen 24 werkuren.

-Reserveonderdelen (zittingen, pakkingen, stuurpenpakking) kunnen opnieuw worden besteld.

- Voor grootschalige projectbestellingen kan technisch advies ter plaatse worden geregeld.

Opmerking: De garantie dekt GEEN schade veroorzaakt door verkeerde installatie, verkeerde bediening of onjuiste mediumconditie.

Gerelateerde aanbevolen producten

-Zwevende kogelkraan (2-delige /3-delige roestvrijstalen kogelkraan)

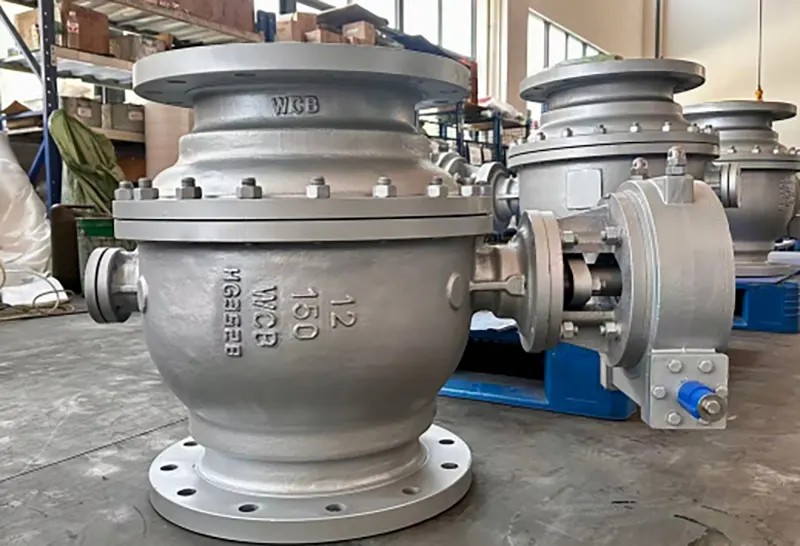

-WCB koolstofstalen vaste kogelkraan

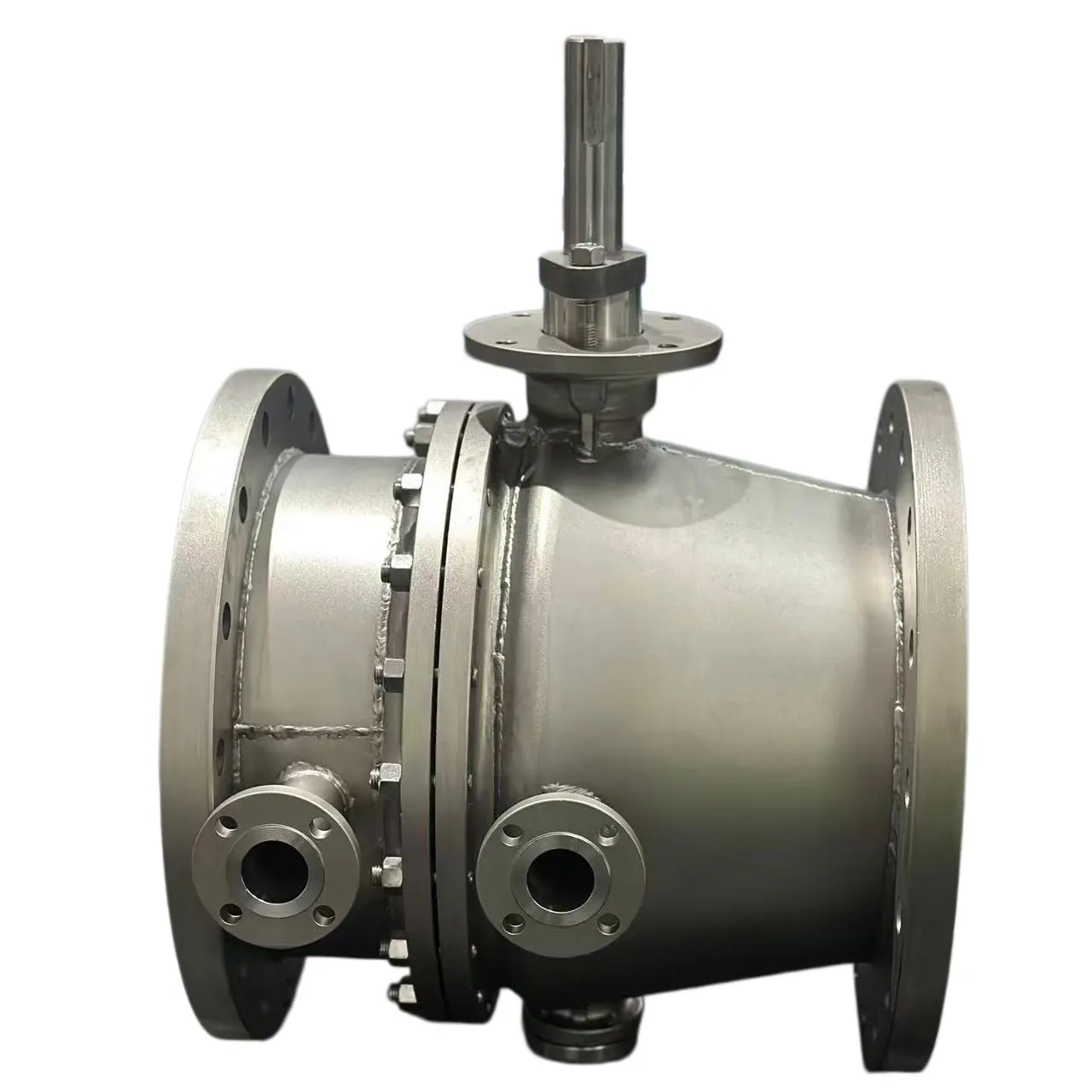

-Mantelgeïsoleerde vaste kogelkraan voor medium met hoge viscositeit

-Kogelkraan met pneumatische/elektrische complete actuatorset

-Metalen vaste kogelkraan met harde afdichting voor gebruik bij hoge temperaturen

Onze fabriekskracht

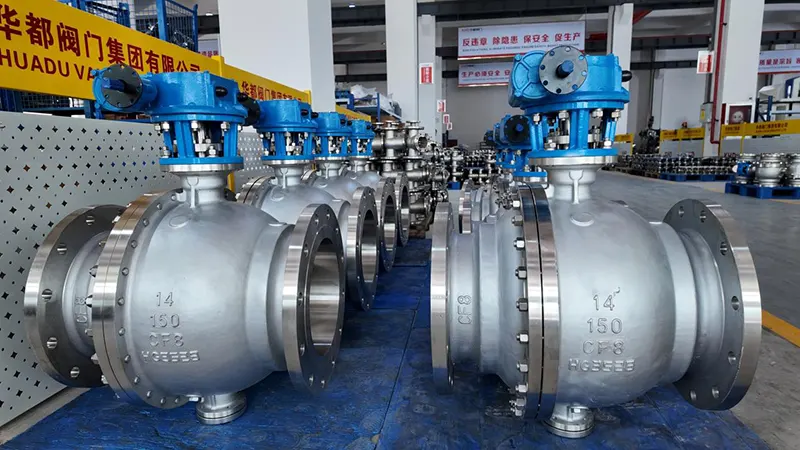

Huadu Valve Group is gevestigd in Wenzhou, China, gespecialiseerd in industrieel klepontwerp, smeden, machinale bewerking en assemblage. Wij bezitten complete productielijnen, inclusief smeedwerkplaats, CNC-bewerkingswerkplaats, assemblagewerkplaats en onafhankelijk testlaboratorium. Alle kritische productieprocessen worden in eigen beheer uitgevoerd en niet volledig uitbesteed. We hebben een rijke ervaring met overzeese bestellingen voor oliegas-, petrochemische en watervoorzieningsprojecten. Onze producten worden geëxporteerd naar Zuidoost-Azië, het Midden-Oosten, Europa en andere regio's.

Bel voor onderzoek

Stuur ons uw gedetailleerde vereisten voor de arbeidsomstandigheden, inclusief grootte, druk, medium, temperatuur, bedrijfstype en speciale eisen. Ons technische team zal binnenkort de formele offerte voor u evalueren en voorbereiden. Welkom monsterbestelling en grote projectsamenwerking.
