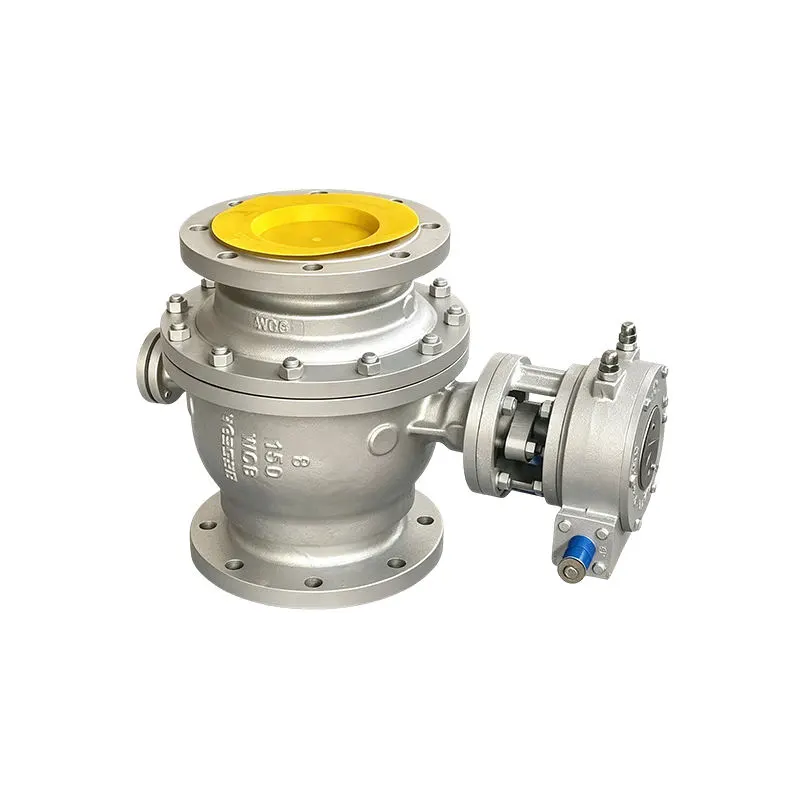

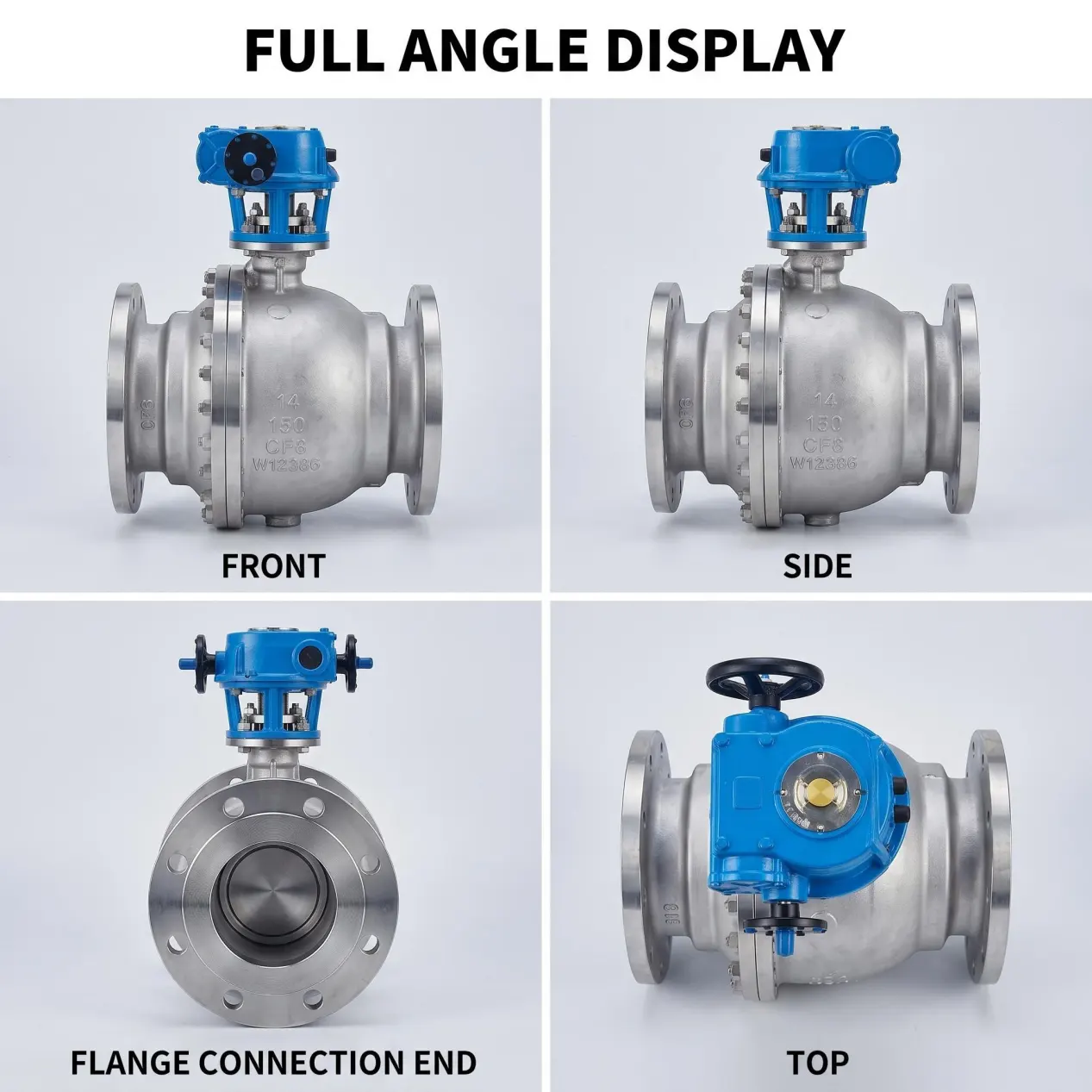

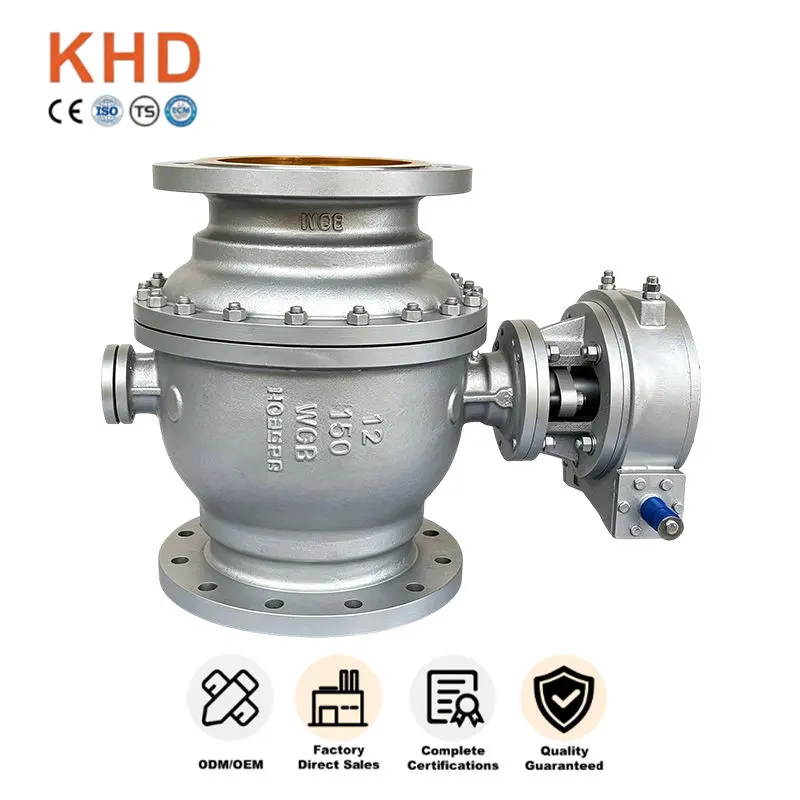

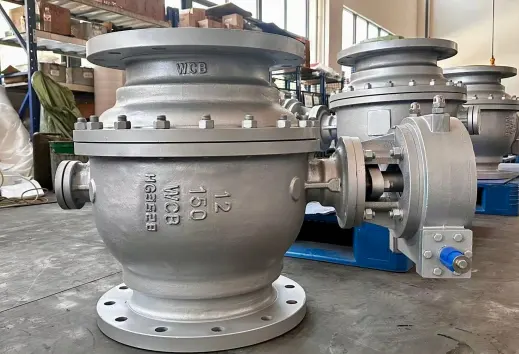

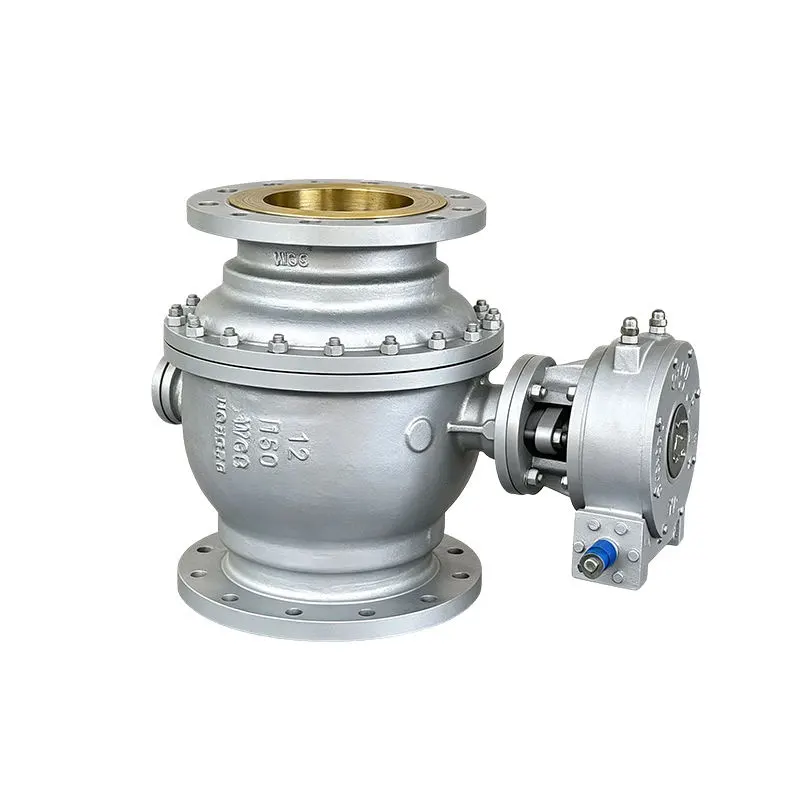

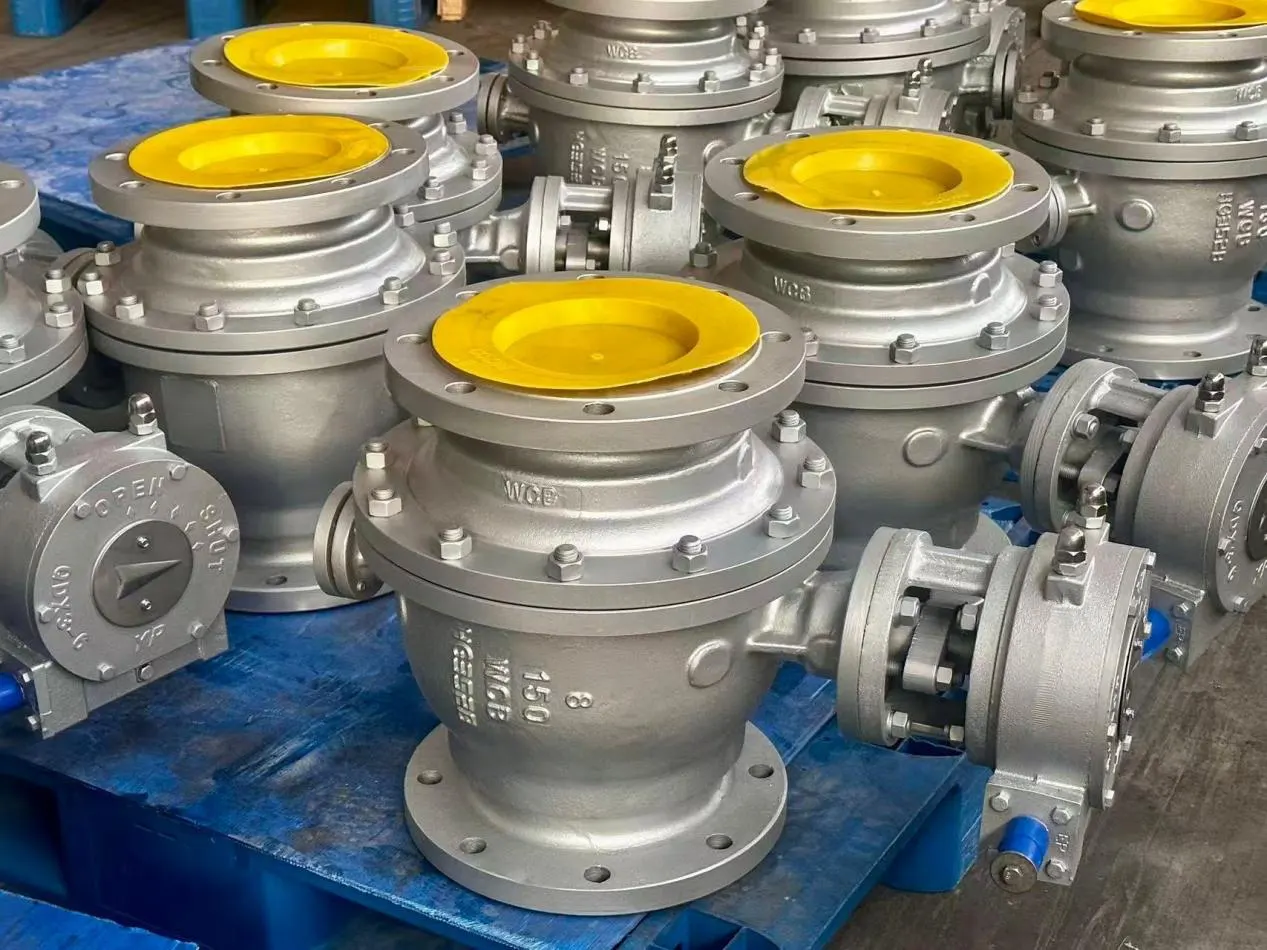

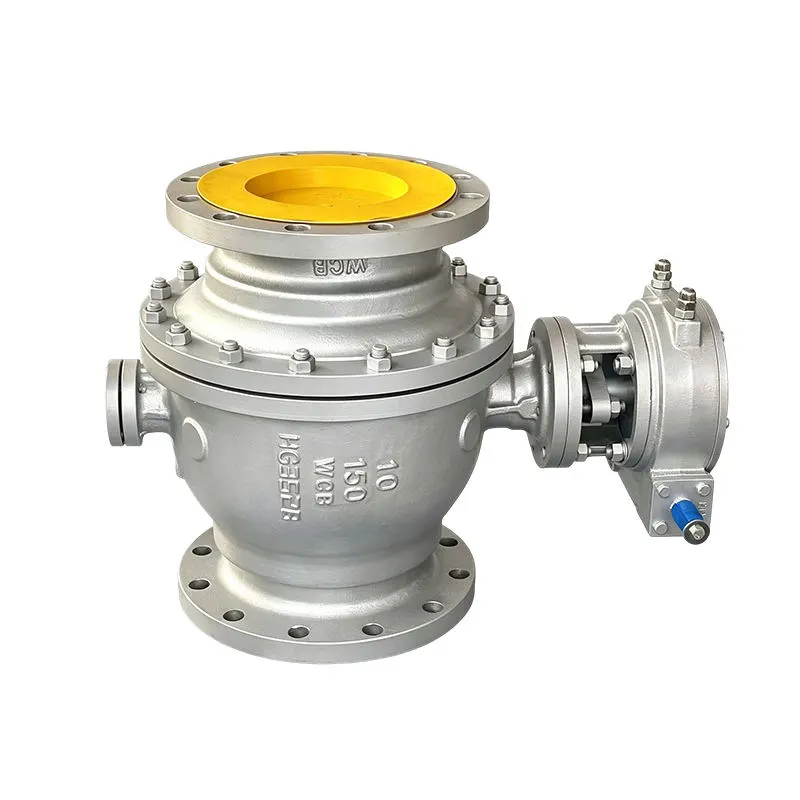

WCB Vaste kogelkraan van koolstofstaal

De WCB koolstofstalen vaste kogelkraan is een robuuste industriële klep gebouwd voor pijpleidingisolatie en stroomregeling, vervaardigd door Huadu Valve Group. Het maakt gebruik van een tapvast kogelontwerp en A216 WCB-koolstofstaalmateriaal, goed geschikt voor hogedrukkritische werkomstandigheden in pijpleidingen.

Deze industriële klep presteert betrouwbaar onder continue hoge druk en lange cycluswerking, en wordt veelvuldig geselecteerd voor projecten waarbij afdichtingsveiligheid en een lange levensduur kernvereisten zijn.

Grondstof- en structurele voordelen

Premium A216 WCB koolstofstalen behuizing

De WCB koolstofstalen vaste kogelkraan is gegoten uit A216 WCB koolstofstaal en biedt de volgende kernvoordelen:

-Hoge mechanische sterkte en uitstekende slagvastheid

-Goed temperatuuraanpassingsvermogen tegen drukstoten en waterslag

- Voldoende wanddikte voor service onder hoge druk

-Rigide gietinspectie om interne en oppervlaktedefecten te elimineren

Op tap gemonteerde vaste kogelstructuur

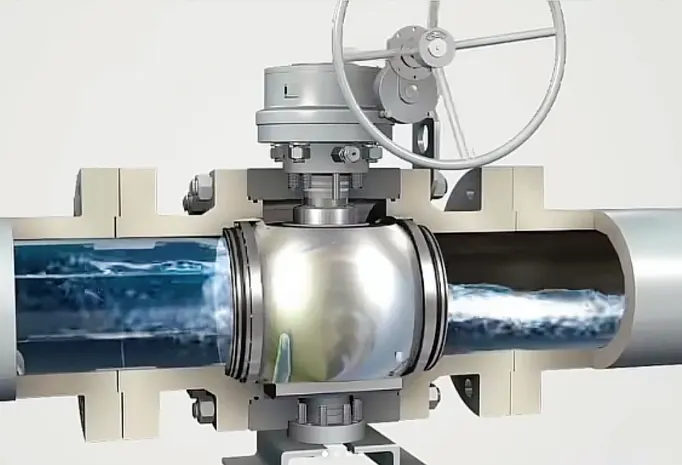

Anders dan gewone zwevende kogelkranen, brengt ons tapvaste kogelontwerp de meeste drukbelasting in de pijpleiding over naar de bovenste en onderste steunschachten. De kogel blijft op zijn plaats vergrendeld, waardoor de klepzittingen slechts een minimale contactkracht hebben. Het vermindert de slijtage van de zitting aanzienlijk, zelfs bij frequente open-dicht-cycli onder aanhoudende hoge druk. Stabiele bidirectionele afdichting voorkomt lekkage, ongeacht de drukrichting, waardoor de systeemveiligheid voor kritische proceslussen wordt verbeterd.

Geoptimaliseerde afdichting en veiligheidsconstructie

Voor deze WCB vaste kogelkraan van koolstofstaal is een veerbelaste zwevende zitting uitgerust. Ingebouwde veren compenseren kleine slijtage na duizenden handelingen, zodat de afsluiting goed blijft werken. De anti-uitblaassteel dient als standaard veiligheidsvoorziening tegen plotselinge drukpieken. Meerlaagse grafietpakking minimaliseert diffuse emissies rond stengelopeningen. Alle afdichtingscomponenten zijn speciaal afgestemd op werkmedia onder hoge druk en gemiddelde temperatuur, in plaats van generieke reserveonderdelen.

Belangrijkste kenmerken

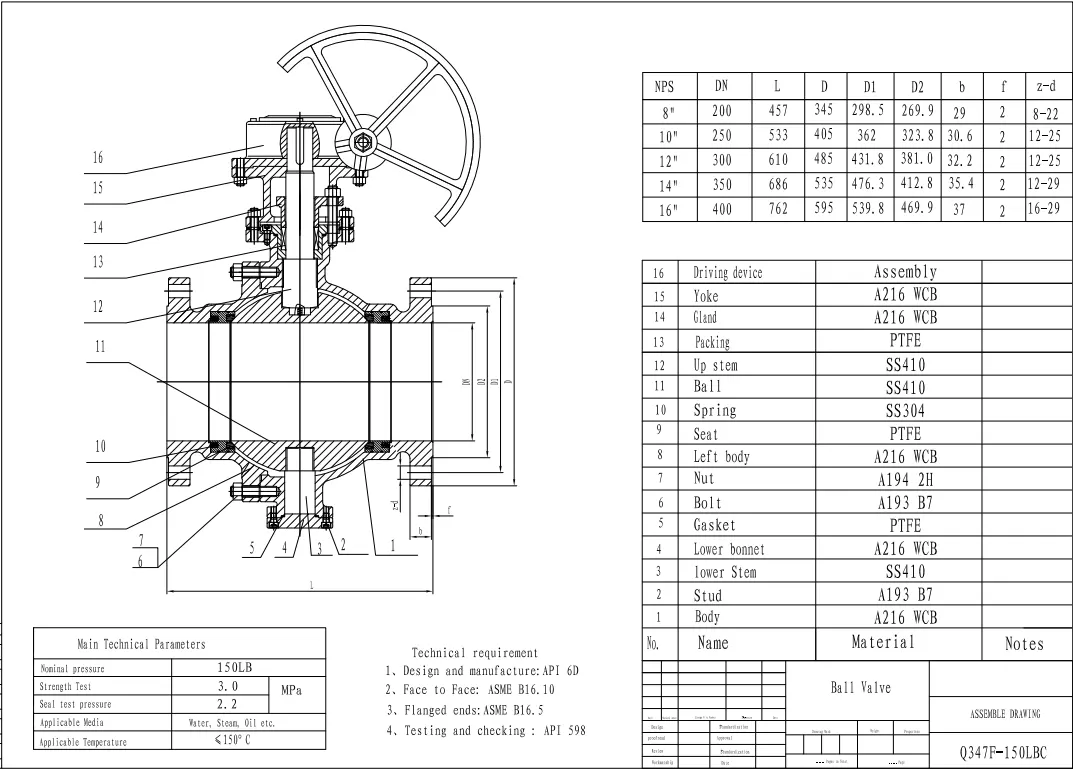

Technische specificaties

Standaardparameters

Maat: DN50-DN1200

Drukclassificatie: Klasse 150-Klasse 2500

Materiaal: A216 WCB-koolstofstaal

Structuur: Op tap gemonteerde vaste kogelkraan

Temperatuurbereik: -29℃ ~ 425℃

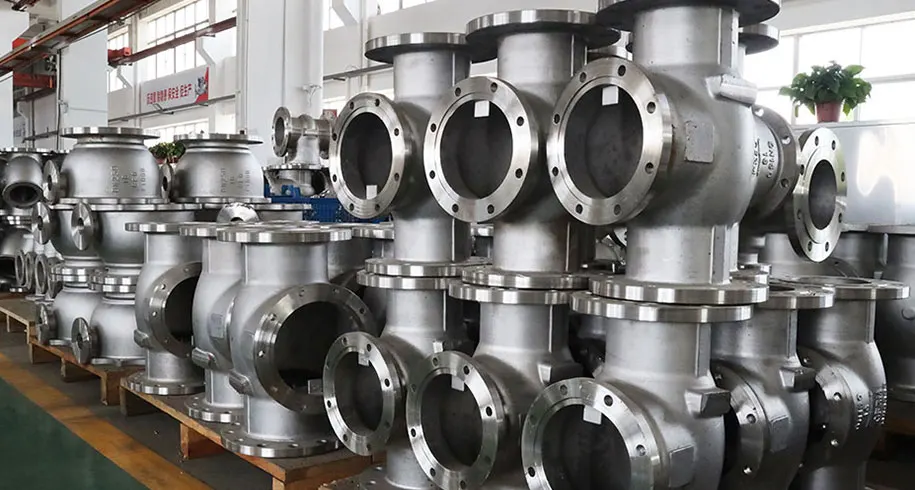

Productieproces

De WCB koolstofstalen vaste kogelkraan gaat door:

- Gekwalificeerde A216 WCB-gietproductie

- Warmtebehandeling voor stabiele materiaaleigenschappen

- CNC-precisiebewerking voor het afdichten van oppervlakken

- Montage met op elkaar afgestemde afdichtings- en actuatorcomponenten

Prestatiekenmerken

- Slijtagearme tapstructuur voor frequent fietsverkeer

- Betrouwbare tweerichtingsdichte afsluiting

- Laag percentage stoelstoringen onder voortdurend hoge pijpleidingdruk

- Compatibel met meerdere actuatoropties: handmatige versnelling, pneumatisch, elektrisch

- Ontworpen voor volledig open/volledig gesloten isolatieservice

Toepassingsgebieden

Olie- en gasindustrie

De WCB koolstofstalen vaste kogelkraan wordt veel toegepast in:

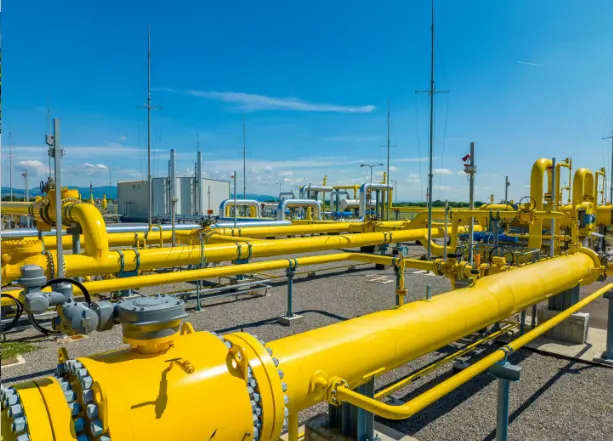

- Hoofdleidingen voor aardgastransport

- Proceslijnen voor olieraffinaderijen

- Overslagfaciliteiten voor ruwe olie

- Leidingsystemen voor gasverzamelstations

Petrochemische industrie

- Petrochemische proceslussen onder hoge druk

- Hoofdisolatiepijpleidingen van proceseenheid

- Niet-corrosieve en mild-corrosieve vloeistofcircuits op gemiddelde temperatuur

Energie-industrie

- Hoofdprocesleidingen van elektriciteitscentrales

- Lussystemen voor zware industriële installaties

Algemene industriële projecten

- Nieuwbouw EPC-projectpijplijnpakketten

- Renovatie- en renovatiewerkzaamheden aan bestaande pijpleidingen

- Industriële locaties met moeilijke toegang voor onderhoud en hoge veiligheidseisen

Kwaliteitscontrole en ondersteuning bij projectinkoop

Als gecertificeerde klepfabrikant met ISO-, CE- en API-certificaten ondergaat elke WCB koolstofstalen vaste kogelkraan vóór verzending volledige fabriekstests, inclusief hydrostatische schaaltest, zittingafdichtingstest en maatinspectie. Voor zware grote kleppen worden volledige stuktests uitgevoerd zonder monstername-inspectie. Grondstofverificatie, gietinspectie, toezicht op de montage en voltooide kleptests lopen door de hele productieworkflow. Materiaaltestcertificaten en inspectierapporten kunnen worden verstrekt voor het indienen van offertes en acceptatie van de locatie.

Er zijn flexibele configuratieopties beschikbaar, afhankelijk van de werkomstandigheden ter plaatse, met verschillende drukniveaus, combinaties van afdichtingsmateriaal en meerdere bedrijfsmodi. Flexibele MOQ ondersteunt monstertests, levering van kleine batchvoorraden en grote bulkprojectbestellingen. De WCB vaste kogelkranen van Huadu Valve Group worden wereldwijd geëxporteerd en verdienen herhaalbestellingen van wereldwijde industriële klanten.

Hoe is de zitting- en stuurpenafdichting gebouwd voor duurzaamheid op locatie in de echte wereld?

Voor deze vaste kogelkraan gebruiken we een veerbelast zwevend zittingontwerp. Interne veren houden de zitting tegen het kogeloppervlak gedrukt. Wanneer na duizenden handelingen lichte slijtage optreedt, kunnen veren kleine openingen compenseren, waardoor goede afdichtingsprestaties in de loop van de tijd behouden blijven. De anti-uitblaas-steelstructuur is ingebouwd als standaard veiligheidsvoorziening. Bij onverwachte drukpieken in de pijpleiding voorkomt het dat de steel eruit waait. Er is een meerlaagse grafietpakking aangebracht voor het afdichten van de steel, om kleine diffuse emissies rond de steelopening tegen te houden. Deze afdichtingsonderdelen zijn geen generieke, goedkope reserveonderdelen; ze zijn geselecteerd om te voldoen aan de werkomstandigheden bij hoge druk en gemiddelde temperaturen.
