Artikelsamenvatting: A Bolklep met harde afdichtingis ontworpen voor industriële leidingsystemen waarbij een betrouwbare afsluiting, nauwkeurige debietregeling, hoge temperatuurbestendigheid en duurzaamheid op lange termijn essentieel zijn. Met metaal-op-metaal afdichting en harde afdichtingsoppervlakken is deze klep bijzonder geschikt voor veeleisende toepassingen met stoom, olie, gas, schurende media en industriële vloeistoffen onder hoge druk.Huadubiedt speciaal ontworpen Hard Seal Globe Valve-oplossingen met meerdere lichaamsmaterialen, drukklassen, aansluitopties en bedieningsmethoden voor diverse industriële toepassingen.
Inhoudsopgave
- Wat is een bolklep met harde afdichting?
- Hoe werkt een bolklep met harde afdichting?
- Wat zijn de belangrijkste kenmerken?
- Met welke technische specificaties moeten kopers rekening houden?
- Harde afdichting versus zachte afdichting bolklep: wat is het verschil?
- Waar worden bolkleppen met harde afdichting gebruikt?
- Hoe moet u de juiste klep selecteren?
- Waarom zou u Huadu als kleppenfabrikant overwegen?
- Veelgestelde vragen
- Conclusie

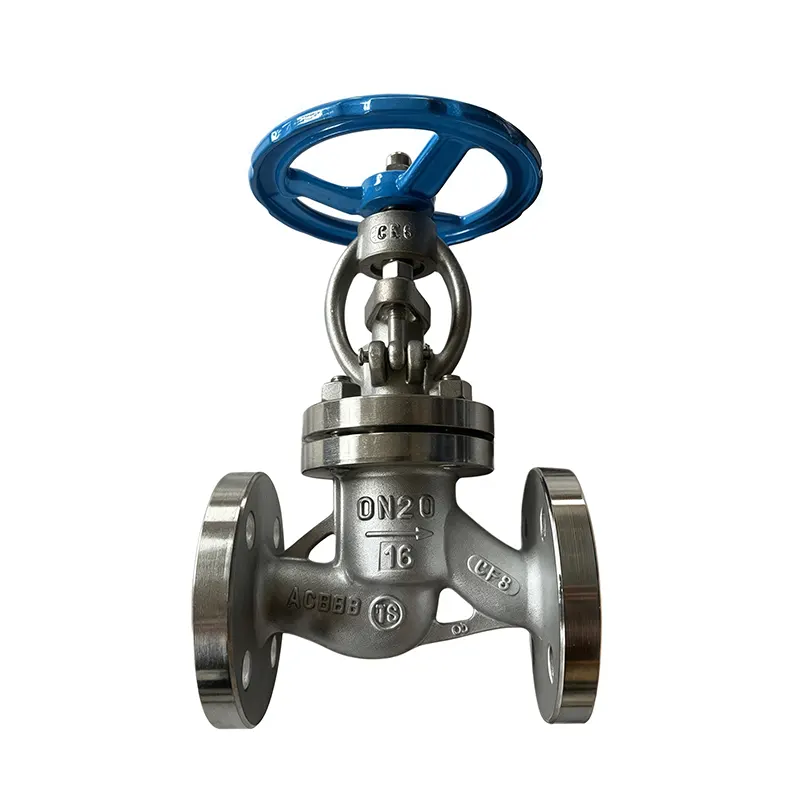

Wat is een bolklep met harde afdichting?
Een Hard Seal Globe Valve is een industriële stroomregelklep die gebruik maakt van een metaal-op-metaal afdichtingsstructuur in plaats van primair te vertrouwen op zachte afdichtingsmaterialen. Huadu ontwikkelt dit type klep voor veeleisende pijpleidingomgevingen waar temperatuur, druk, slijtage en herhaalde bediening aanzienlijke druk kunnen uitoefenen op conventionele afdichtingscomponenten.
De klep maakt doorgaans gebruik van een lichaam in bolvorm en een beweegbare schijf die naar of van de zitting beweegt. Door deze beweging kan de klep twee belangrijke functies vervullen: het afsluiten van de pijpleidingstroming en het regelen van de stroomsnelheid. Vergeleken met een eenvoudige isolatieklep biedt de bolconfiguratie betere controle over de vloeistofbeweging.
Voor veeleisende toepassingen kunnen de afdichtingsoppervlakken worden gehard met Stelliet of andere geschikte slijtvaste materialen. Deze constructie helpt degradatie veroorzaakt door wrijving, erosie en werking bij hoge temperaturen te verminderen.
Volgens de productspecificaties kan Huadu's Hard Seal Globe Valve worden geconfigureerd met een constructie van koolstofstaal of roestvrij staal, meerdere drukklassen en verschillende bedieningsmethoden, waardoor deze kan worden aangepast aan verschillende industriële projecten.
Hoe werkt een bolklep met harde afdichting?
Het werkingsprincipe is eenvoudig maar zeer effectief. Wanneer de klep wordt geopend, beweegt de schijf weg van de zitting, waardoor een stromingsdoorgang ontstaat. Wanneer het handwiel, de actuator of het bedieningsmechanisme de steel in de tegenovergestelde richting beweegt, nadert de schijf de zitting en beperkt geleidelijk de stroom.
Het metaal-op-metaal contact tussen de schijf en de zitting creëert de primaire afdichtingsinterface. Wanneer ze op de juiste manier zijn ontworpen en vervaardigd, kunnen de harde oppervlakken een sterke weerstand bieden tegen slijtage en erosie tijdens veeleisend gebruik.
Een typische bedieningsvolgorde omvat:
- De operator draait aan het handwiel of activeert de geselecteerde actuator.
- De steel brengt de bedieningskracht over op de klepschijf.
- De schijf beweegt ten opzichte van de zitting om de stroomdoorgang te regelen.
- Wanneer de schijf de zitting bereikt, worden de metalen afdichtingsoppervlakken afgesloten.
- Wanneer deze opnieuw wordt geopend, beweegt de schijf weg van de zitting om de pijpleidingstroom te herstellen.
Deze regelbare lineaire beweging is één van de redenen waarom vaak voor klepafsluiters wordt gekozen wanneer zowel isolatie als smoring vereist zijn.
Wat zijn de belangrijkste kenmerken?
Een hoogwaardige bolklep met harde afdichting moet worden geselecteerd op basis van de werkelijke bedrijfsomstandigheden en niet alleen op basis van de nominale maat. Verschillende ontwerpkenmerken hebben een directe invloed op de betrouwbaarheid en levensduur.
1. Metaal-op-metaal harde afdichting
De harde afdichtingsstructuur is ontworpen voor veeleisende werkomgevingen. Harde afdichtingsoppervlakken kunnen een betere weerstand bieden tegen slijtage, erosie en temperatuurgerelateerde degradatie dan veel conventionele zachte afdichtingsmaterialen.
2. Vermogen op hoge temperatuur
Huadu vermeldt een temperatuurbereik van ongeveer -29°C tot 425°C voor de configuratie waarnaar wordt verwezen. Dit maakt de klep geschikt voor veel industriële toepassingen waarbij heet water, stoom, procesvloeistoffen en andere media met hoge temperaturen betrokken zijn.
3. Meerdere drukklassen
Het product is verkrijgbaar in verschillende drukklassen, waaronder klasse 150, 300, 600, 900 en 1500. Dit geeft projectingenieurs meer flexibiliteit bij het afstemmen van de klep op de pijpleidingdrukvereisten.
4. Flexibele bediening
Afhankelijk van het project kan de bediening worden geconfigureerd via een handwiel, tandwielmechanisme, elektrische actuator, pneumatische actuator of hydraulische actuator.
5. Corrosiebestendige materiaalopties
Roestvrijstalen configuraties zijn geschikt voor toepassingen waarbij corrosiebestendigheid belangrijk is. Koolstofstalen versies kunnen een economische oplossing bieden voor compatibele industriële media.
Met welke technische specificaties moeten kopers rekening houden?
Voor industriële aanbestedingen moeten de technische specificaties samen worden beoordeeld in plaats van afzonderlijk te worden geëvalueerd. De volgende tabel geeft een overzicht van de belangrijkste parameters die zijn gekoppeld aan de Huadu-configuratie waarnaar wordt verwezen.
| Parameter | Specificatie |
|---|---|
| Producttype | Bolklep met harde afdichting |
| Ontwerpstandaard | API 6D / ASME B16.34 |
| Nominale maat | 1/2" tot 48" |
| Drukklasse | Klasse 150 / 300 / 600 / 900 / 1500 |
| Lichaamsmateriaal | A351 CF8M en andere materiaalopties volgens configuratie |
| Materiaal zitting | Stelliet met hard oppervlak / PTFE / RPTFE / Grafiet |
| Stammateriaal | A182 F316 / A182 F316L / 13Cr |
| Beëindig verbindingen | Geflensd / Geschroefd / Gelast (BW/SW) |
| Temperatuurbereik | -29°C tot 425°C |
| Operatie | Handwiel / Tandwiel / Elektrisch / Pneumatisch / Hydraulisch |
| Testen | API 598 / Hydrostatische schaal- en stoeltest |
Opmerking:De werkelijke specificaties moeten vóór aankoop altijd worden bevestigd aan de hand van het projectgegevensblad, de toepasselijke normen, mediumkarakteristieken, druk-temperatuurclassificatie en de technische documentatie van de fabrikant.
Harde afdichting versus zachte afdichting bolklep: wat is het verschil?
De afdichtingsmethode is een van de belangrijkste factoren bij het selecteren van een klepafsluiter. Ontwerpen met harde en zachte afdichtingen zijn bedoeld voor verschillende werkomgevingen.
| Vergelijking | Bolklep met harde afdichting | Zachte afdichting bolklep |
|---|---|---|
| Afdichtingsprincipe | Metaal-op-metaal afdichting | Zacht afdichtingsmateriaal |
| Temperatuurbestendigheid | Uitstekend geschikt voor veeleisende toepassingen bij hoge temperaturen | Sterk afhankelijk van afdichtingsmateriaal |
| Slijtvastheid | Hoog met passende hardfacing | Over het algemeen gevoeliger voor mechanische slijtage |
| Schurende media | Meer geschikt voor veeleisende diensten | Kan beperkingen hebben |
| Typische toepassingen | Stoom, energie, petrochemie, metallurgie | Schone en relatief gematigde diensten |
In praktische termen kan zachte afdichting voordelig zijn wanneer de bedrijfsomstandigheden gematigd zijn en een uitzonderlijk strakke afdichting vereist is. Harde afdichting wordt aantrekkelijker wanneer de pijpleiding gepaard gaat met hoge temperaturen, hoge druk, schurende deeltjes of herhaald industrieel gebruik.
Waar worden bolkleppen met harde afdichting gebruikt?
Het vermogen om veeleisende omstandigheden te weerstaan maakt de Hard Seal Globe Valve-technologie geschikt voor een breed scala aan industriële systemen.
- Petrochemische installaties:Gebruikt voor het regelen van procesvloeistoffen, koolwaterstoffen en media met hoge temperaturen.
- Energieopwekking:Geschikt voor stoom- en andere proceslijnen met hoge temperaturen.
- Metallurgie:Nuttig wanneer hoge temperaturen en schurende bedrijfsomstandigheden extra klepslijtage veroorzaken.
- Olie en gas:Van toepassing op industriële vloeistofisolatie- en stroomregelsystemen wanneer de geselecteerde druk- en materiaalwaarden geschikt zijn.
- Waterbehandeling:Kan worden geïntegreerd in industriële water- en procesvloeistofleidingen.
- Algemene industriële verwerking:Geschikt voor water, olie, gas, stoom en compatibele industriële vloeistoffen.
De juiste klep moet altijd worden afgestemd op het daadwerkelijke medium, de temperatuur, de druk, de stroomsnelheid, de corrosiekenmerken en de installatievereisten.
Hoe moet u de juiste klep selecteren?
Het kiezen van een industriële klep alleen op basis van de buisdiameter kan leiden tot prestatieproblemen. Inkoopteams en ingenieurs moeten de gehele operationele omgeving evalueren.
Overweeg de volgende factoren:
- Medium:Identificeer of de pijpleiding water, stoom, olie, gas, chemicaliën of schurende vloeistoffen transporteert.
- Bedrijfstemperatuur:Bevestig zowel normale als maximale temperaturen.
- Werkdruk:Selecteer een drukklasse die voldoet aan de daadwerkelijke ontwerpeisen.
- Nominale maat:Zorg ervoor dat de maat van de klep overeenkomt met de pijpleiding en de vereiste stroomkarakteristieken.
- Lichaamsmateriaal:Houd rekening met corrosie, temperatuur, druk en mechanische vereisten.
- Materiaal zitting en schijf:Selecteer hardfacing of andere afdichtingsmaterialen op basis van de gebruiksomstandigheden.
- Eindverbinding:Controleer de vereisten voor flens-, schroefdraad-, stuiklas- of moflasverbindingen.
- Bediening:Bepaal of handmatige of geautomatiseerde bediening vereist is.
- Testen en normen:Bevestig de toepasselijke ontwerp- en inspectievereisten voordat u bestelt.
Een gekwalificeerde klepfabrikant kan ingenieurs helpen deze variabelen te evalueren en een geschikte configuratie te selecteren in plaats van de klep als een standaard kant-en-klaar onderdeel te behandelen.
Waarom zou u Huadu als kleppenfabrikant overwegen?
Voor industriële kopers is de capaciteit van de leverancier net zo belangrijk als de productspecificaties. Huadu Valve Group integreert klepontwerp, gieten, CNC-bewerking, assemblage, testen en leveringsdiensten voor industriële kleptoepassingen.
Volgens de gepubliceerde bedrijfsinformatie heeft Huadu meer dan 11 jaar productie-ervaring, een productiefaciliteit van ongeveer 25.333 vierkante meter, een jaarlijkse productiecapaciteit van meer dan 30.000 eenheden en een gerapporteerd eindproductgekwalificeerd percentage van 99,8%.
De productiemogelijkheden omvatten:
- CNC-precisiebewerking
- Klepgieten en montage
- Hydrostatisch en pneumatisch testen
- Productie van kleppen op hoge en lage temperatuur
- Afsluiteroplossingen op maat
- OEM- en ODM-productie
Huadu stelt ook dat zijn klepproducten worden geleverd aan internationale markten en worden gebruikt in de aardolie-, olieraffinage-, aardgas-, chemische verwerkings-, energieopwekkings-, waterbehandelings-, metallurgie-, mijnbouw- en andere industriële sectoren.
Voor kopers die op zoek zijn naar eenBolklep met harde afdichtingHet evalueren van de productiecapaciteit, de traceerbaarheid van materialen, druktesten, toepasselijke normen en technische ondersteuning kunnen de inkooprisico's helpen verminderen en de bedrijfsbetrouwbaarheid op de lange termijn verbeteren.
Veelgestelde vragen
Wat is het belangrijkste voordeel van een Hard Seal Globe Valve?
Het belangrijkste voordeel is de metaal-op-metaal afdichtingsstructuur, die een sterke weerstand kan bieden tegen hoge temperaturen, druk, slijtage en erosie wanneer de klep correct is ontworpen voor de toepassing.
Kan een Hard Seal Globe Valve worden gebruikt voor stoom?
Ja. Goed gespecificeerde, hard afgedichte klepafsluiters zijn doorgaans geschikt voor industriële stoomtoepassingen, omdat hun metalen afdichtingsoppervlakken bestand zijn tegen veeleisende temperatuuromstandigheden. De druk-temperatuurclassificatie moet voor elke specifieke configuratie worden geverifieerd.
Welke materialen zijn beschikbaar voor bolkleppen met harde afdichting?
Materiaalopties zijn afhankelijk van het model en de toepassing. Huadu somt oplossingen van koolstofstaal en roestvrij staal op, met componenten zoals A182 F316, A182 F316L, 13Cr en CF8M beschikbaar in de configuratie waarnaar wordt verwezen.
Welke drukklassen zijn beschikbaar?
Het Huadu-product waarnaar wordt verwezen, wordt aangeboden in configuraties van klasse 150, 300, 600, 900 en 1500. Kopers moeten de drukklasse selecteren op basis van de ontwerpdruk van de pijpleiding en de toepasselijke normen.
Kan de klep worden geautomatiseerd?
Ja. Naast handwielbediening omvatten de beschikbare bedieningsmethoden tandwielbediening, elektrische bediening, pneumatische bediening en hydraulische bediening, afhankelijk van de vereiste configuratie.
Welke normen zijn aan deze klep verbonden?
De productspecificaties waarnaar wordt verwezen omvatten API 6D en ASME B16.34 voor ontwerp, ASME B16.10 voor face-to-face afmetingen, ASME B16.5 en ASME B16.47 voor flensnormen en API 598 voor testen.
Conclusie
Een bolklep met harde afdichting kan een effectieve oplossing zijn voor industriële stroomregeling waarbij conventionele zachte afdichtingsmaterialen mogelijk niet de vereiste duurzaamheid bieden. De metaal-op-metaal afdichtingsstructuur, de harde oppervlakken, de brede opties voor drukklassen en de compatibiliteit met veeleisende media maken het bijzonder waardevol in energieopwekking, petrochemie, metallurgie, olie en gas, waterbehandeling en algemene industriële toepassingen.
Voor inkoopteams hangt de beste keuze af van meer dan alleen de klepgrootte. Medium, temperatuur, druk, materiaalcompatibiliteit, afdichtingsconfiguratie, verbindingstype, bediening, normen en testvereisten moeten allemaal worden geëvalueerd vóór aankoop. Als u op zoek bent naar een betrouwbare industriële klepoplossing of hulp nodig heeft bij het selecteren van de juiste Hard Seal Globe Valve voor uw pijpleidingproject,neem contact met ons opom uw technische vereisten, aanpassingsmogelijkheden en toepassingsvoorwaarden te bespreken met het Huadu-team.
